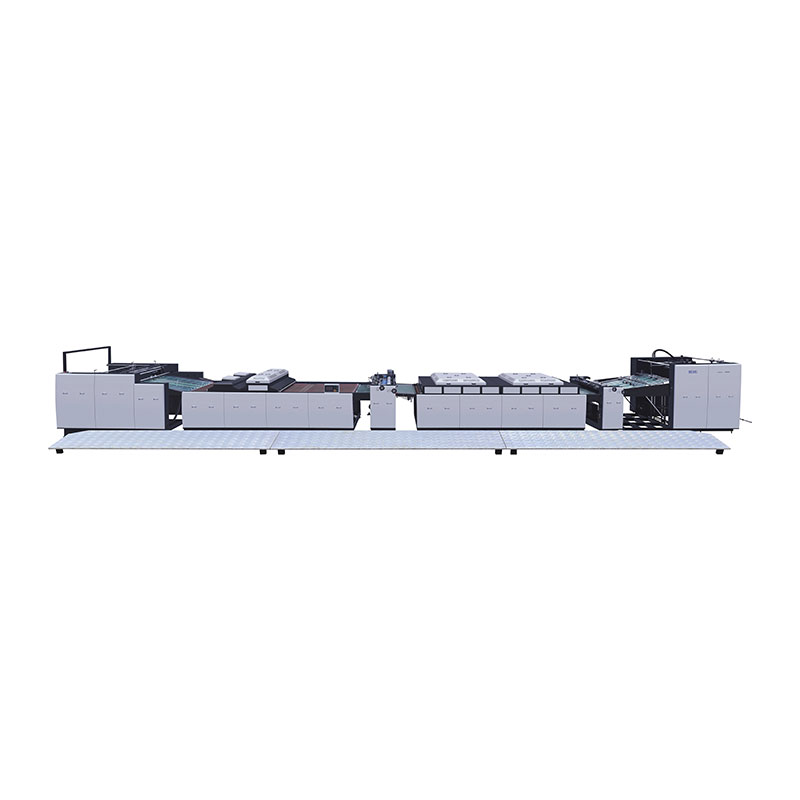

Automatický inline lakovací stroj

New Star Automatic Inline Coating Machine kombinuje inovatívne a praktické koncepty, ktoré zvyšujú kvalitu a jas tlačených produktov.

Naše zariadenia sa ľahko obsluhujú a udržiavajú. Vďaka interakcii s obrazovkou je ovládanie intuitívnejšie a jasnejšie.

Zvýraznenie

1: Podporuje spustenie a zrýchlenie jedným tlačidlom na obrazovke. V porovnaní s tradičným segmentovým ovládaním je ovládanie pohodlnejšie a efektívnejšie!

2: Priemer hlavy hriadeľa zasklenia a povlaku je 55 mm, s väčším ložiskom, ktoré je väčšie ako tradičná špecifikácia 35 mm. Preto stroj beží stabilnejšie pri vysokej rýchlosti, nie je ľahké ho deformovať, má rovnomernejší povrch a zariadenie je odolnejšie!

3: Povlak využíva štruktúru synchrónneho remeňového pohonu, vďaka čomu zariadenie beží lineárnejšie a hladšie. Je vhodný pre špičkové produkty s lepšou povrchovou štruktúrou!

4: Prijala sa metóda trojvalcového reverzného lakovania a glazúry, ktorá umožňuje nastavenie hrúbky oleja podľa požiadaviek na produkt, výsledkom čoho je rovnomernejší a jemnejší povrch a zároveň predchádzanie zbytočnému plytvaniu!

5: Vzduchový nôž sa veľmi ľahko ovláda! S vysokou presnosťou obe strany tesne priliehajú, čím sa eliminuje problém zlomenia!

Špecifikácia

Detaily stroja

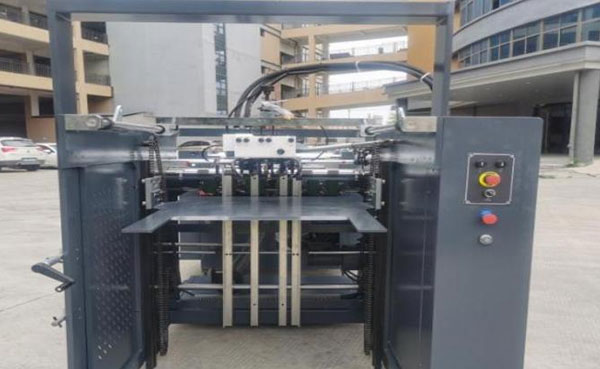

1.Automatický podávač

Podávač papiera je dôležitou súčasťou automatického nanášacieho stroja. Môže podávať papier do hlavného stroja plynulejšie, čím sa zabráni zaseknutiu.

Náš stroj využíva metódu kontinuálneho podávania papiera, ktorá sa vyznačuje kompaktnou štruktúrou, pohodlnou obsluhou, vysokým stupňom automatizácie a vysokou presnosťou podávania papiera. Medzi hlavné komponenty podávača papiera patrí podávací mostík papiera, podávacia hlava papiera, stohovací stôl na papier, zdvíhací systém a prenosový systém.

(1) Prijmite bezolejový sací systém vákuového vzduchového čerpadla;

(2) Vysokorýchlostný podávač ofsetovej tlače (12 000 hárkov/hod.) zaisťuje vysokú rýchlosť a stabilnú prevádzku!

(3) Rýchlosť podávania papiera s plynulou konverziou frekvencie

(4) Stôl na podávanie papiera výrobnej linky má vákuové sanie a umiestnenie, aby sa zabezpečila hladká, čistá a stabilná preprava.

(5) Zariadenie na ochranu hornej a dolnej hranice stola na podávanie papiera; ručné rýchle zdvíhanie;

(6) Automatický systém podávania papiera pre stôl na podávanie papiera;

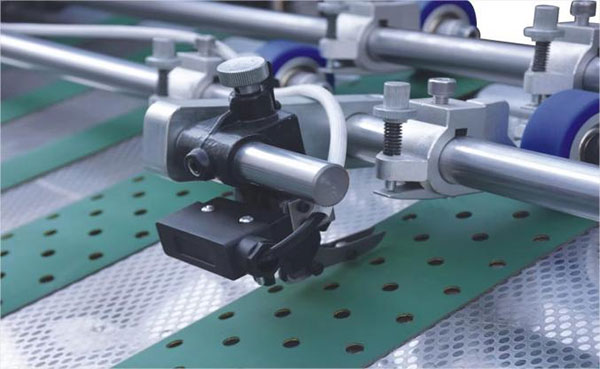

(7) Senzor dvoch listov: Systém detekcie a vypnutia podávania dvoch alebo viacerých listov: Použite indukciu detektora s bezpečným napätím na detekciu dvoch alebo viacerých listov papiera

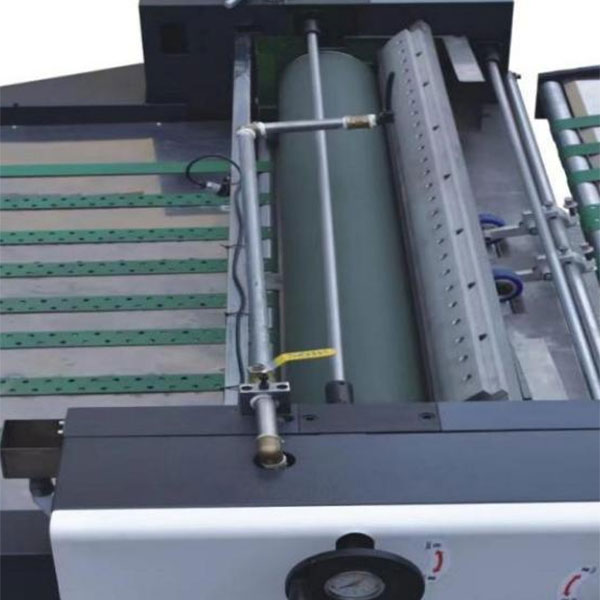

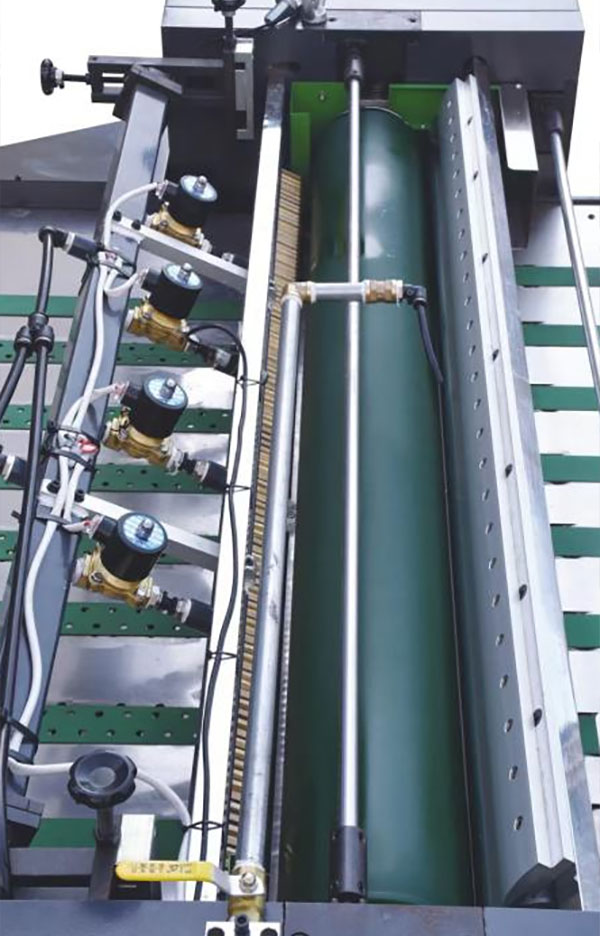

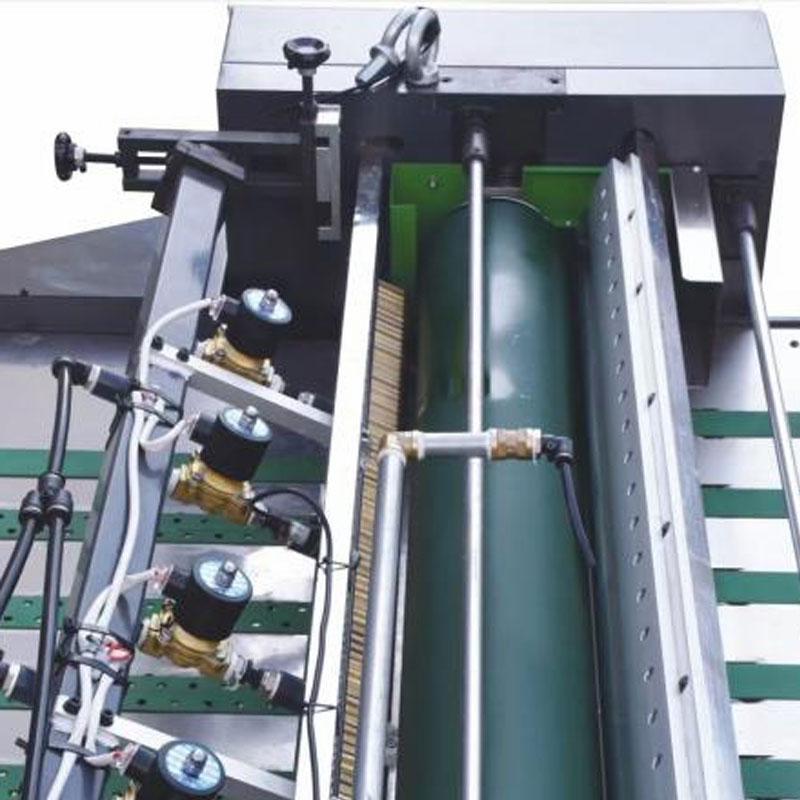

2. Základná olejová nanášacia hlava (so vzduchovým nožom)

Základná hlava zaručuje rovnomernú UV vrstvu na papieri, čo zlepšuje priľnavosť medzi atramentom a UV lakom.

Základná jednotka nanášacej hlavy má nasledujúce vlastnosti:

（1） Na naplnenie kapilár na povrchu papiera naneste základný olej;

（2） Zvýšte priľnavosť medzi UV náterom a atramentom; znížiť penetráciu náteru, aby sa zachovala čistá belosť papiera;

（3） Ušetrite spotrebu vysoko kvalitných ropných produktov, ako je drahý UV olej, dotykový olej a olej na výmenu filmu;

（4） Odnímateľná spodná škrabka, ľahko sa čistí a vymieňa čepeľ a škrabe čistejšie

（5） Hlavný hnací systém využíva synchrónny remeňový pohon, dvojitý ložiskový dizajn odolný voči tlaku, presný a odolný

（6） Porucha rolového papiera, automatické zastavenie, automatický alarm.

（7） Odliatky sú spracované v jednom kuse, so silnou tuhosťou, stabilitou a odolnosťou!

（8） Vybavený vysoko citlivým systémom vzduchových nožov (voliteľné) vhodným pre hrubý papier aj tenký papier;

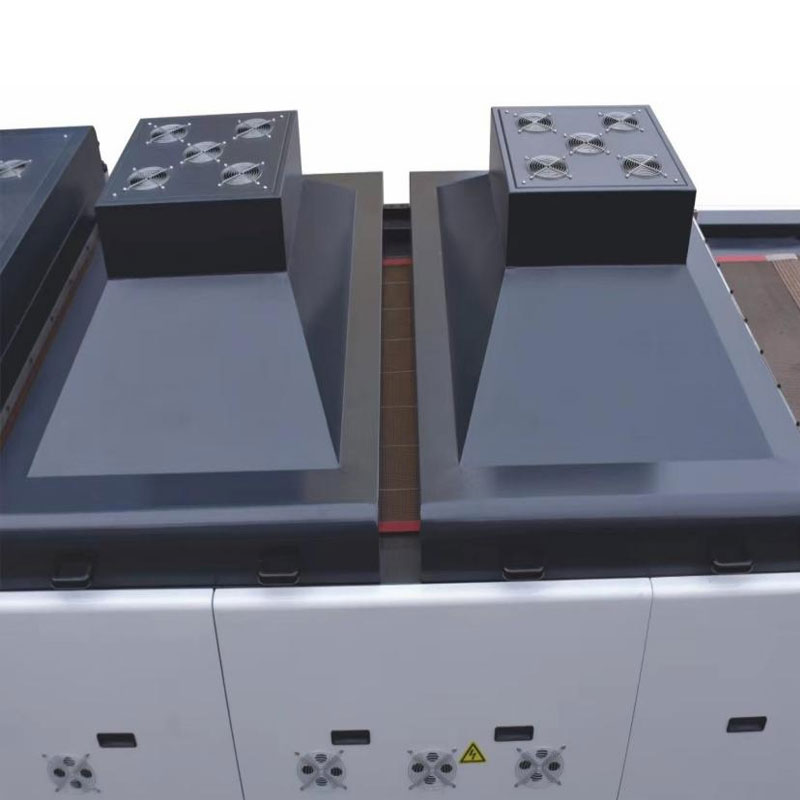

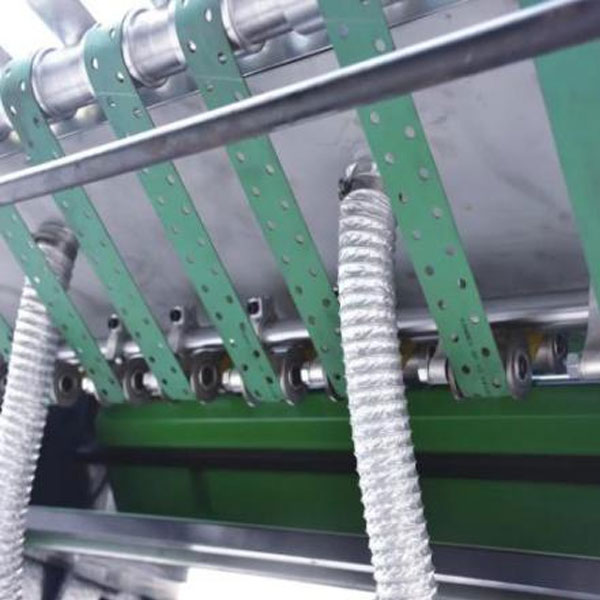

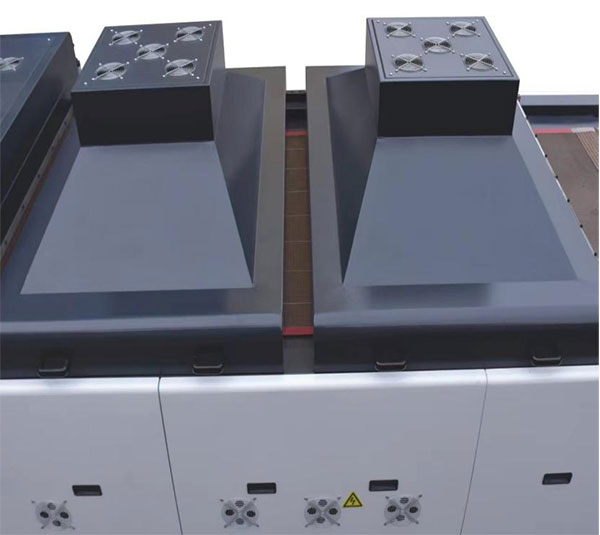

3. IR vytvrdzovací systém

Infrasušič na vodnej báze využíva infračervené žiarenie, ktoré sa čiastočne odráža od povrchu náteru, časť sa odráža od povrchu náteru a zvyšok vstupuje do náteru. Tepelná energia zvyšuje teplotu náteru a urýchľuje proces schnutia.

(1) Môže sa použiť ako náterová kvapalina na báze vody alebo rozpúšťadla na sušenie po nátere;
(2) IR svetelná skrinka je vybavená snímačom teploty. Keď teplota v svetelnom boxe dosiahne nastavenú hodnotu, teplota bude konštantná;
(3) Systém chladiaceho ventilátora umožňuje rýchle sušenie papiera bez prilepenia;
(4) IR sušiace zariadenie využíva energeticky úspornú metódu sušenia s cirkuláciou horúceho vzduchu: energeticky úspornejšia;
(5) Papier sa podáva bez zubov a vzduch sa nasáva a prichytáva k papieru. Je stabilný a nepohybuje sa krivo, nepláva ani sa nehromadí;

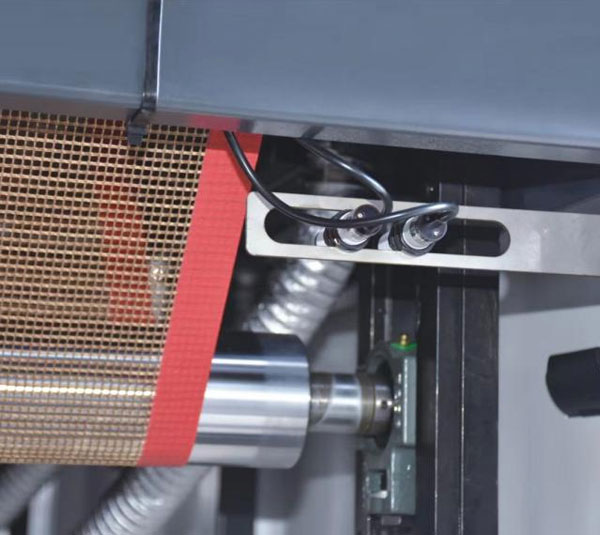

(6) Teflónový dopravný pás: žiadna deformácia, žiadne ťahanie, UV ochrana, pevný a odolný a dopravný pás má automatický systém korekcie odchýlok
(7) IR sušenie pozostáva z 18 lámp rozdelených do 2 skupín, s automatickým nastavením konštantnej teploty a nezávislou reguláciou teploty;
(8) Pod tienidlom lampy sa nachádza bezpečnostný drôt, ktorý zabraňuje vznášaniu papiera alebo vznieteniu lampy.
(9) Dopravný pás sa zastaví a sám zhasne, aby sa zabránilo zablokovaniu a požiaru;
(10) Systém IR sušenia využíva ľahké sušenie, ktoré nie je ovplyvnené vetraním. Dokáže účinne vysušiť spodnú olejovú vrstvu na povrchu papiera bez toho, aby sa papier vplyvom tepla rozťahoval alebo zmršťoval;

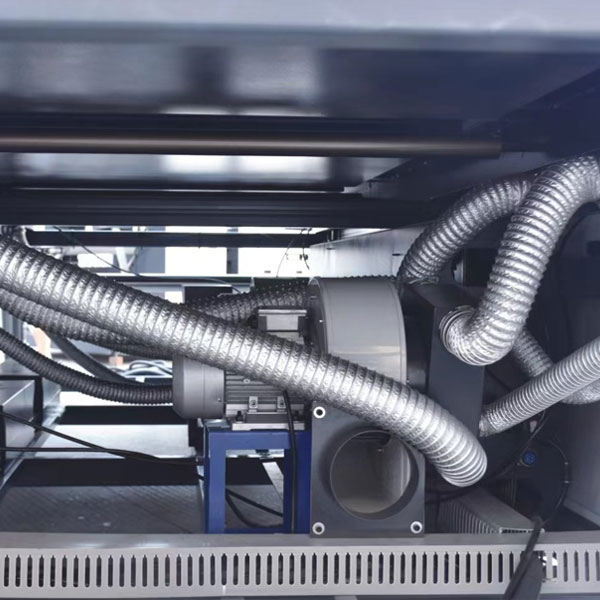

(11) Používa prúdové chladenie, ktoré má výhody vysokého tlaku vetra, vysokej stability riadenia objemu vzduchu, nízkej hlučnosti a automatickej prevádzky. Je rýchlejší a efektívnejší ako tradičný ventilačný systém ventilátora;
Hlavné telo sušiaceho tunela využíva IR sušenie a chladenie ventilátorom, čo má lepší chladiaci účinok, šetrí viac elektriny a šetrí energiu.

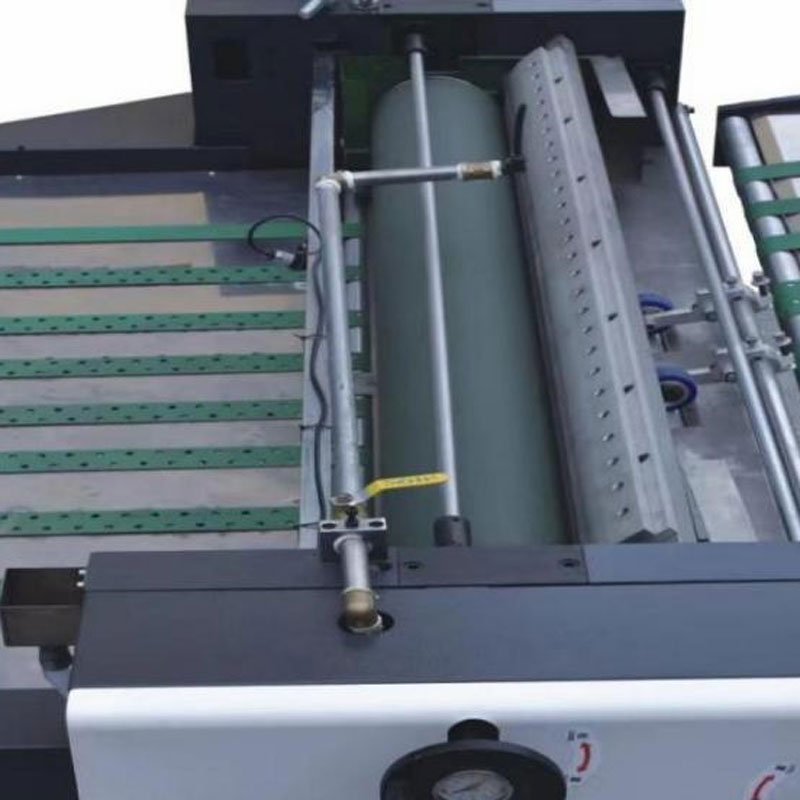

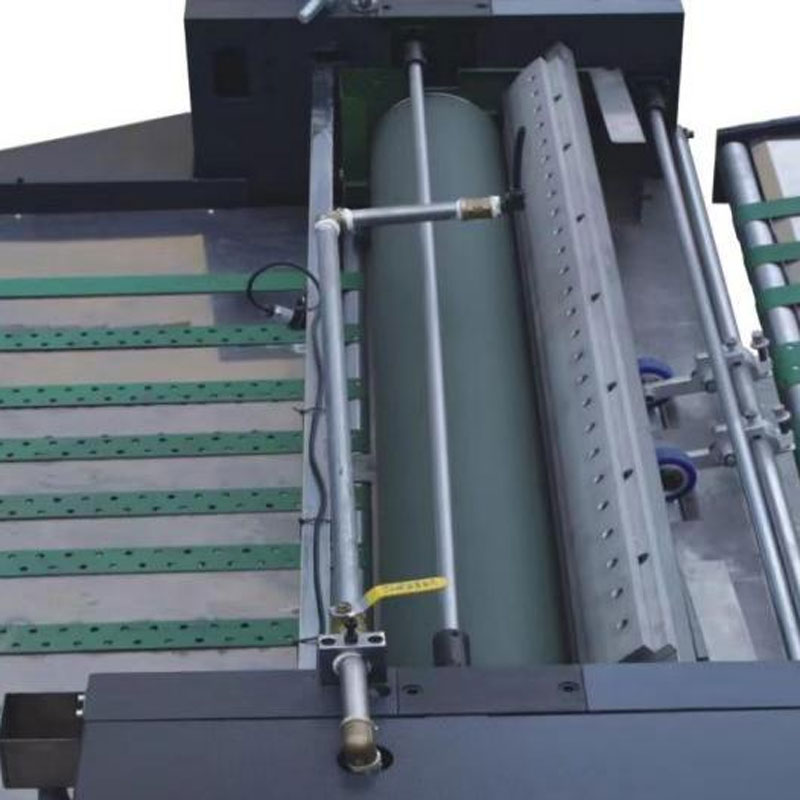

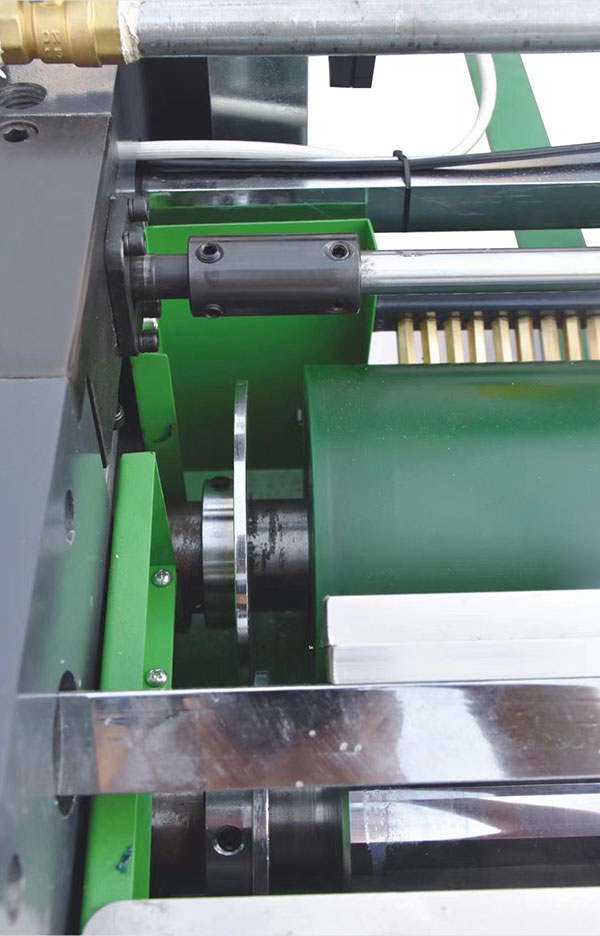

4. Olejový náter (s voliteľným vzduchovým nožom)

Stroj nanáša vrstvu náterového oleja na tlačoviny, nasleduje vyrovnanie a vysušenie.

(1) S rovnomerným náterovým efektom a doladením riadenia množstva podávania, vďaka čomu je papier hladký a lesklý;
(2) Hlavný stroj na nanášanie povrchového oleja, s vysoko citlivým systémom vzduchových nožov/počítačovým ovládaním (voliteľné) vhodné pre hrubý aj tenký papier
(3) Hlavný valec má hlavu hriadeľa s priemerom 55 a vysokovýkonné ložiská, ktoré sú odolné a stabilné;
(4) Náterový systém je nastavený na jednej strane, so zobrazením tlaku a pohodlnou a rýchlou obsluhou;
(5) Automatický systém monitorovania a vypínania rolového papiera v rolke oleja, nízkorýchlostné ladenie krokovania, spracovanie papiera a výstup papiera
(7) Žiadne nadstavec na nasávanie zubov a podávanie papiera, žiadne zošikmenie;
(8) Zariadenie na čistenie náterového valca, systém prívodu a čistenia oleja s dvoma slučkami, aby sa zabránilo zablokovaniu olejového okruhu, olejová nádrž Automatické monitorovanie a varovanie objemu oleja, sprejový teflónový materiál, nelepivý, ľahko sa čistí;
(9) Hlavný prevodový systém využíva synchrónny remeňový pohon, dvojitý ložiskový dizajn odolný voči tlaku, presnosť a trvanlivosť;
(10) Lepiaca časť má trojvalcový reverzný náter a maximálny priemer lepiaceho valca je 165 mm.
(11) Lepenie je rovnomerné a jemné, šetrí lepidlo a náklady;
(12) Odnímateľná spodná škrabka sa ľahko čistí a vymieňa čepeľ a škrabá čistejšie

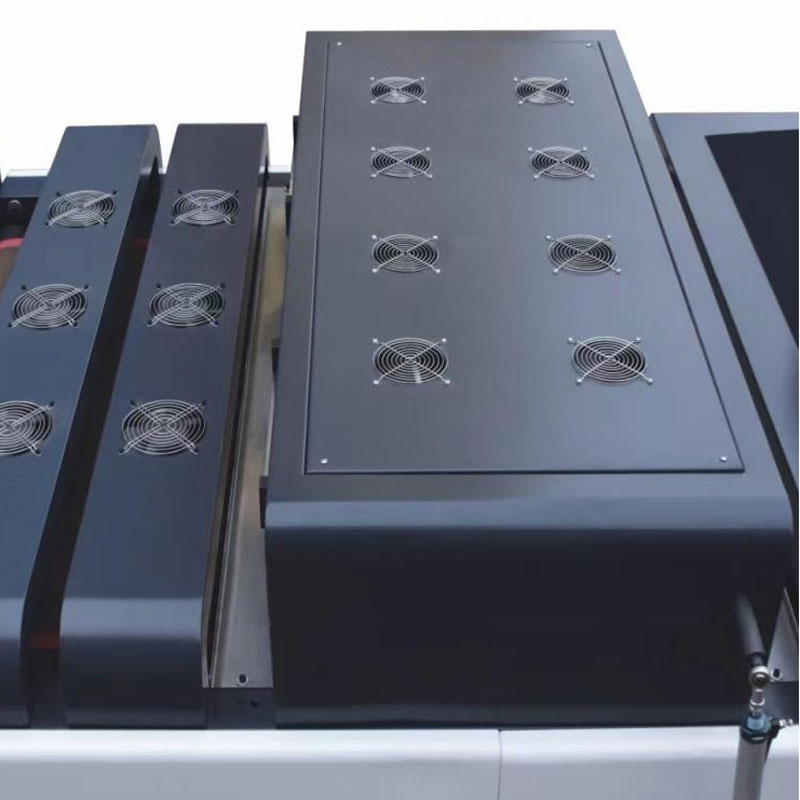

5.UV sušička

(1) systém nasávania a vonkajšieho vzduchu

(2) UV časť využíva 8-12KW nastaviteľný elektronický svetelný zdroj, ktorý výrazne zlepšil bezpečnostný výkon ako tradičný svetelný zdroj napäťového zdroja. Svetelný zdroj dokáže automaticky nastaviť jas podľa zmeny rýchlosti chodu stroja, ktorú je možné zmeniť z 30% na 100%. Priemerná spotreba energie sa tak ušetrí o viac ako 30 %.

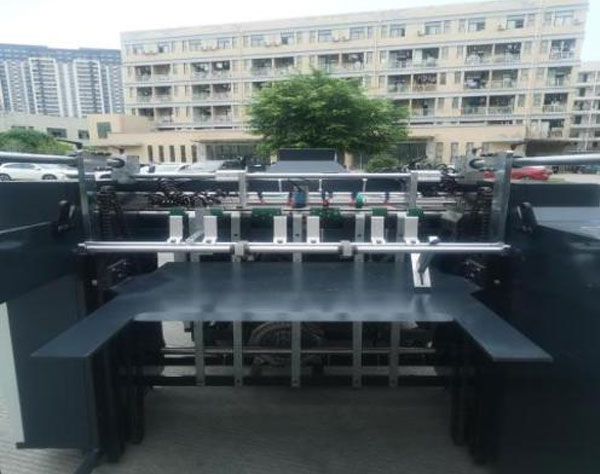

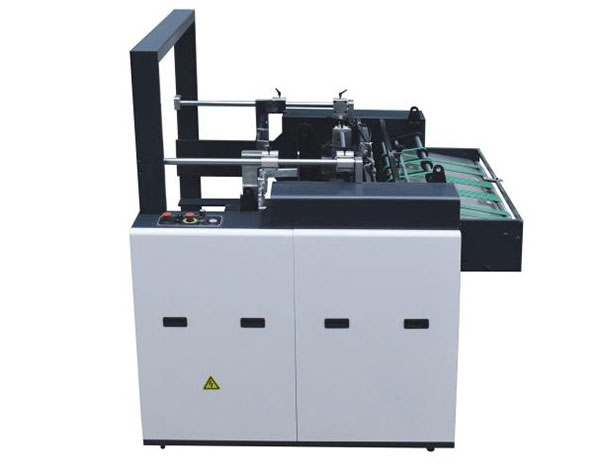

6.Automatický zakladač

Automatický stroj na podávanie papiera je vybavený ventilátorom chladenou lisovacou štruktúrou papiera, ktorá dokáže perfektne dodávať papier pri vysokorýchlostnej prevádzke stroja, čím sa zabezpečí, že papier bude doručený úhľadne.

（1） Pás má nízku hlučnosť podávania papiera a horné a spodné prítlačné koľajnice sú navrhnuté tak, aby zabezpečili hladké a plynulé podávanie.

（2） Vákuové sacie zariadenie na stabilizáciu papiera, aby bol papier stabilný; aby sa zabránilo zvlneniu tenkého povlaku papiera,

（3） Výdajný stôl možno zdvihnúť a spustiť manuálne;

(4) Zariadenia na ochranu horného a spodného limitu podávacieho stola; (5) Automatické spúšťacie zariadenie podávacieho stola a zastavovací a výstražný systém na obmedzenie papiera;

（6） Celkový počet automatických poťahových papierov;

(7) Náhodné automatické triedenie papiera a naprogramovaný riadiaci a poplašný systém;

（8） Pomocou vysokorýchlostného pneumatického fotoelektrického systému na odoberanie jedného listu papiera je papier presný a čistý;

Voliteľné: odstránenie prášku (povlak)
