Automatický bodový UV lakovací stroj

Automatický bodový UV lakovací stroj

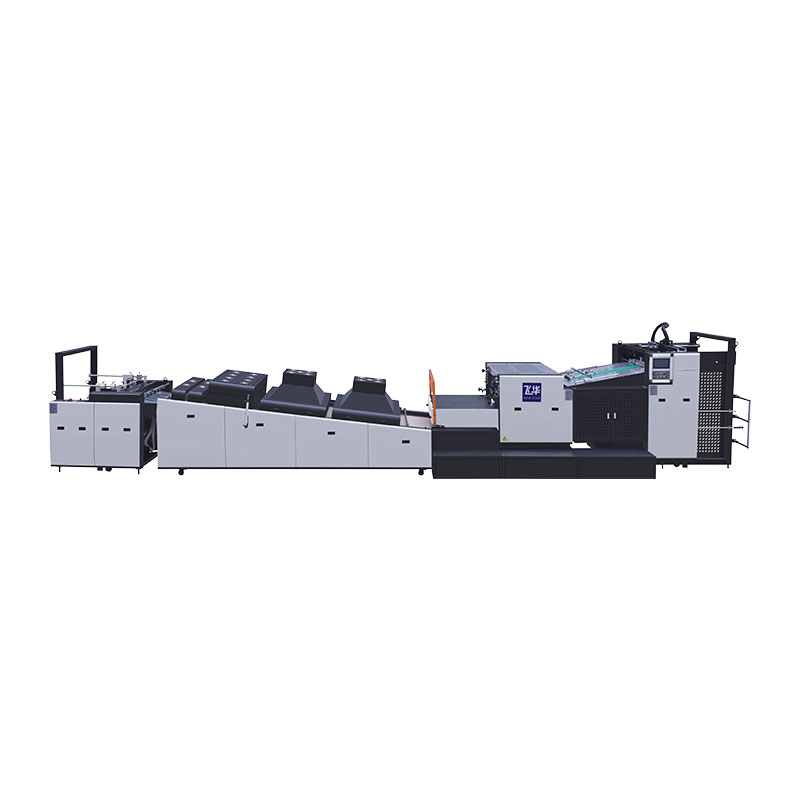

Automatický bodový UV lakovací stroj NEW STAR je vysokovýkonné lakovacie riešenie, ktoré kombinuje pokročilé domáce a medzinárodné technológie. Schopný pre bodový aj celkový náter. Tento stroj je ideálny na vylepšenie tlačených materiálov, ako sú obaly, obálky kníh a iná konečná tlač.

Štandardná konštrukcia stroja

1. Automatické podávacie zariadenie
2. Všestranný náterový modul (UV lak/lesklý lak na vodnej báze)
3. Infračervená sušiaca zostava
4. UV vytvrdzovací systém
5. Automatizovaný systém zberu materiálu

6.Automatický riadiaci mechanizmus

Voliteľné vybavenie

1. Nepretržitý mechanizmus podávania a podávania

2. Predskladovacie zariadenie

3. Keramický aniloxový valček

Parametre

Hlavné vlastnosti

Tento automatický bodový UV lakovací stroj dokáže nanášať bodové a plné UV lakovanie na tlačený materiál, ako sú knihy, reklamy, farebné krabice, plagáty, obaly, čím sa zlepšuje vzhľad a kvalita finálnych produktov.

1. Automatický bodový UV lakovací stroj je vybavený systémom predbežného stohovania papiera, ktorý umožňuje nepretržité nepretržité podávanie a dodávanie bez potreby akejkoľvek ručnej obsluhy počas prevádzky, vďaka čomu je jednoduchý a efektívny.

2. Toto zariadenie sa vyznačuje vysokou úrovňou inteligencie, podporuje spustenie jedným tlačidlom a nastavenie rýchlosti – oveľa rýchlejšie a efektívnejšie ako bežné segmentované metódy ovládania.

3. Hlava hriadeľa je zväčšená o 55 mm, čo zaisťuje stabilitu pri vysokorýchlostnej prevádzke, odolnosť proti deformácii a lepšie výsledky poťahovania.

4. Synchrónny remeňový pohon ponúka vynikajúcu prevádzkovú stabilitu, pri prevádzke takmer nepociťujete žiadne vibrácie.

5. Olejový štít sa vyznačuje vysokou presnosťou a je menej náchylný na vniknutie vody v porovnaní s tradičnými dizajnmi.

6. Integrovaný s vysoko účinným podávačom ofsetového lisu (12 000 hárkov/hodinu) umožňuje zariadeniu udržiavať rýchlu a stabilnú prevádzku.

7. Pokročilý systém predbežného stohovania umožňuje nepretržité podávanie papiera, čím sa výrazne skracuje čas podávania papiera a znižuje sa intenzita manuálnej práce.

8. Z hľadiska zásobovania atramentom je vybavený keramickým aniloxovým valcom (80-120 mesh), ktorý zaisťuje rovnomerný a jemný výstup atramentu, podporuje rôzne typy atramentu a dosahuje hmotnosť náteru 3-10 gramov na meter štvorcový.

9. Uzavretý dizajn škrabky v kombinácii s vnútorným obehom oleja môže účinne zabrániť úniku atramentu a znížiť spotrebu atramentu a odpad.

10. Hlavný stroj využíva zubové podávanie ofsetovej tlače, čo umožňuje plynulú prevádzku s papierom rôznej hrúbky.

11. Vybavené 18 infračervenými lampami a 3 UV lampami, každá samostatne ovládaná pre flexibilné nastavenie vytvrdzovania.

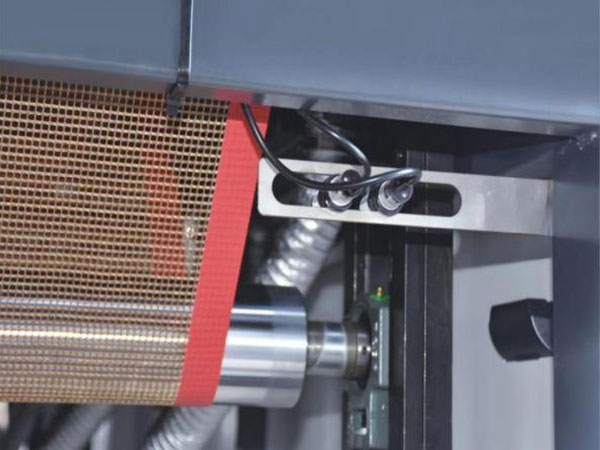

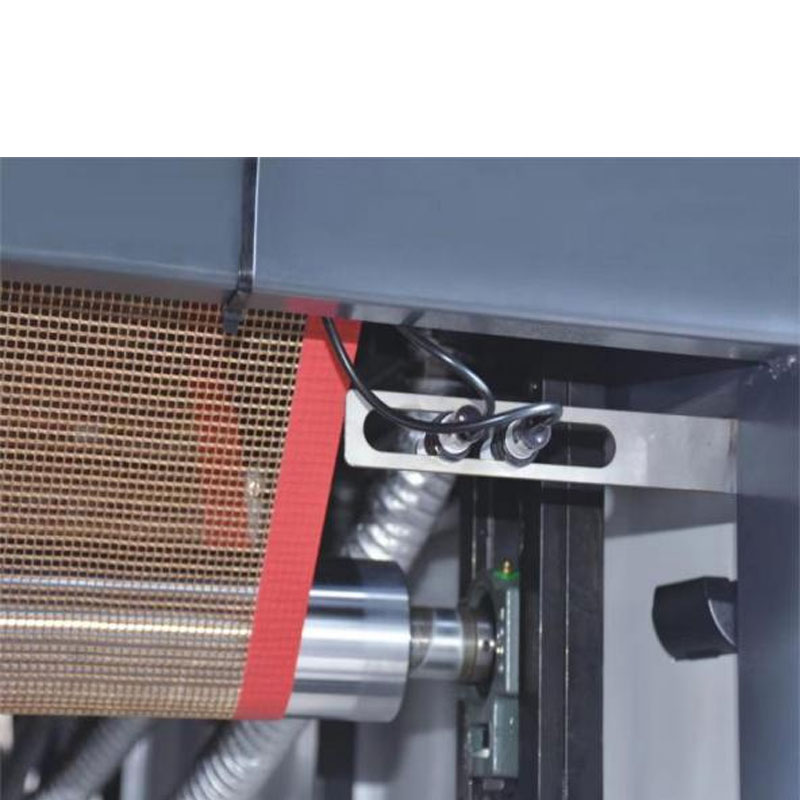

12. Vzduchový nôž sa ľahko ovláda, s vysoko presnou korekciou odchýlky, ktorá sa rovnomerne utiahne na oboch stranách, čím sa zabráni poškodeniu sieťového pásu.

13. Vybavený odolným trojvalcovým systémom (zub, doska, anilox), zaisťuje rovnomerný náter pre materiály na vodnej, olejovej báze a absorbujúce atrament.

Konfigurácie

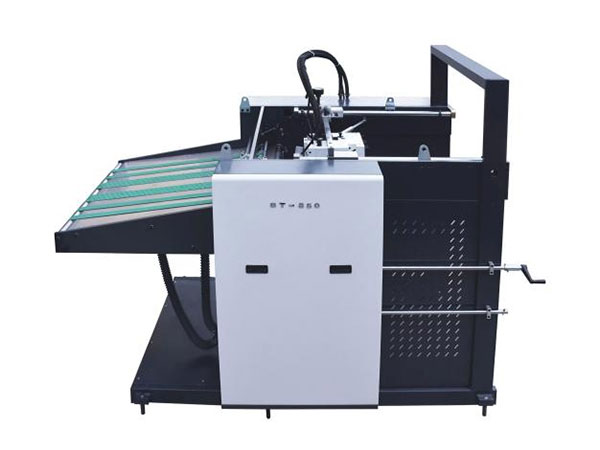

1. Automatický podávač

- Automatický bodový UV lakovací stroj integruje vysokorýchlostný ofsetový podávač s kapacitou 12 000 hárkov za hodinu pre rýchlu a stabilnú prevádzku.

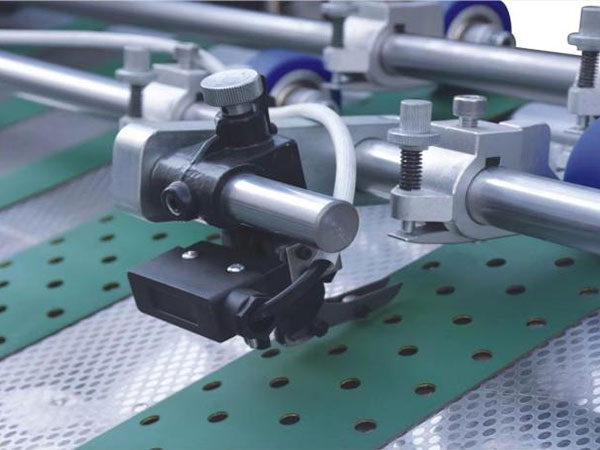

- Je vybavený fotoelektrickým ovládaním papiera a funkciami automatického zdvíhania, ktoré zaisťujú presnejšiu prevádzku.

- S dvojitými bezpečnostnými ochranami pre zdvíhanie podávača stroj uprednostňuje bezpečnosť.

- Jeho vylepšený systém predbežného stohovania umožňuje automatické podávanie papiera, čo šetrí čas a znižuje náklady na pracovnú silu – to sú hlavné výhody zariadenia.

2. Poťahovacia jednotka (základná olejová poťahovacia hlava)

- Rýchlosť nanášania: 6 000-7 500 hárkov/hod.
- Veľký priemer tlačového bubna (dynamicky vyvážený) zaisťuje plochý olejový film. Dvojhriadeľový prevod oleja, ktorý sa používa v spojení so škrabkou, umožňuje lepšiu kontrolu množstva oleja.
- Nanášací bubon používa skrutkovú svorku: jednoduchý, odolný.
- Reverzibilný valčekový prenos oleja: jednoduchá konverzia, flexibilné nastavenie hrúbky.
- Voliteľné: keramický aniloxový valec so škrabkou na dutiny alebo štandardnou škrabkou.

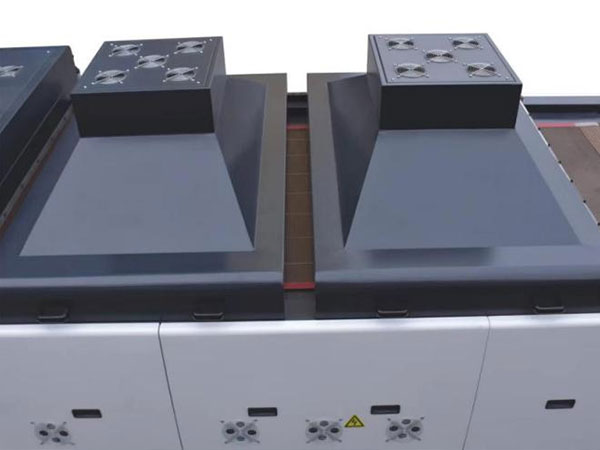

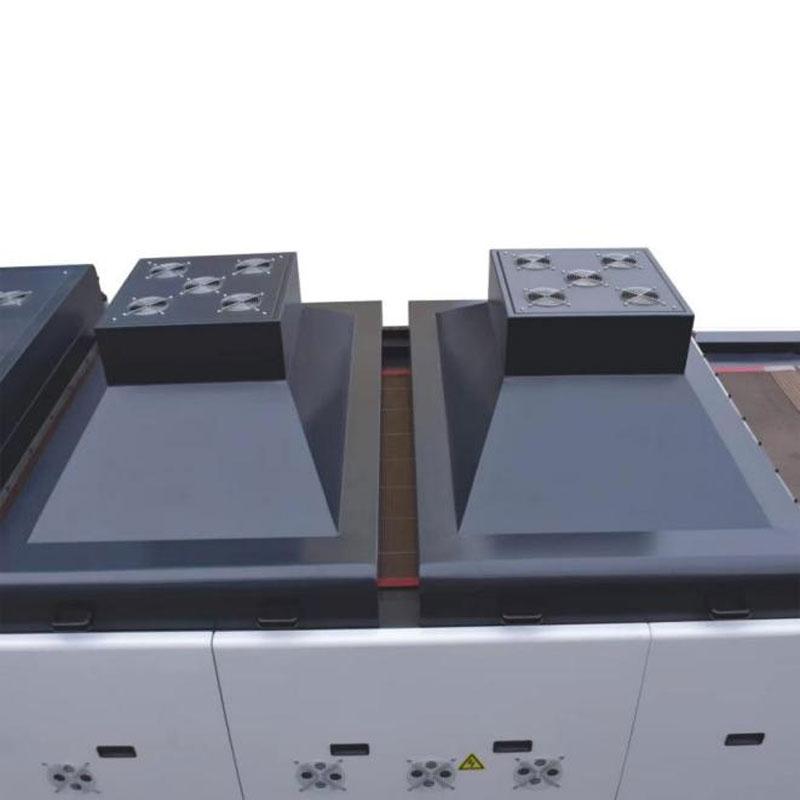

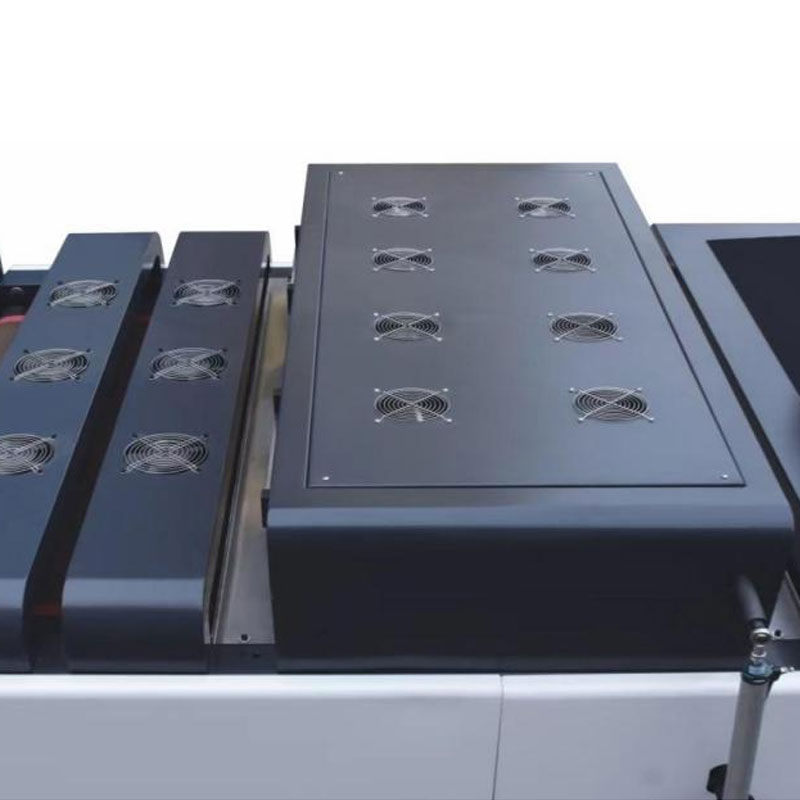

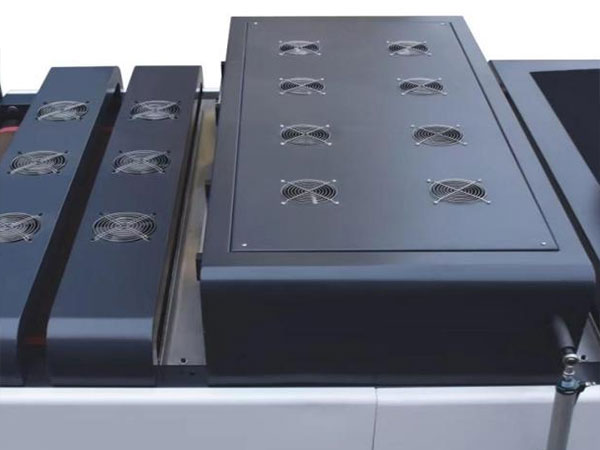

3. UV sušič a IR sušič

- UV sušenie: 3 UV ortuťové lampy pre rýchle vytvrdnutie UV laku.
- Podporuje prepínanie plného/polovičného svetla.
- Zabudovaná automatická regulácia teploty a elektronická ochrana proti poruchám.

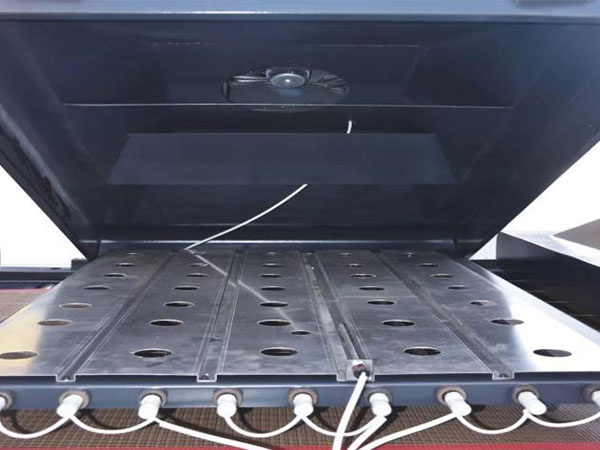

- IR sušenie na vodnej báze na vytvrdzovanie laku na vodnej báze.

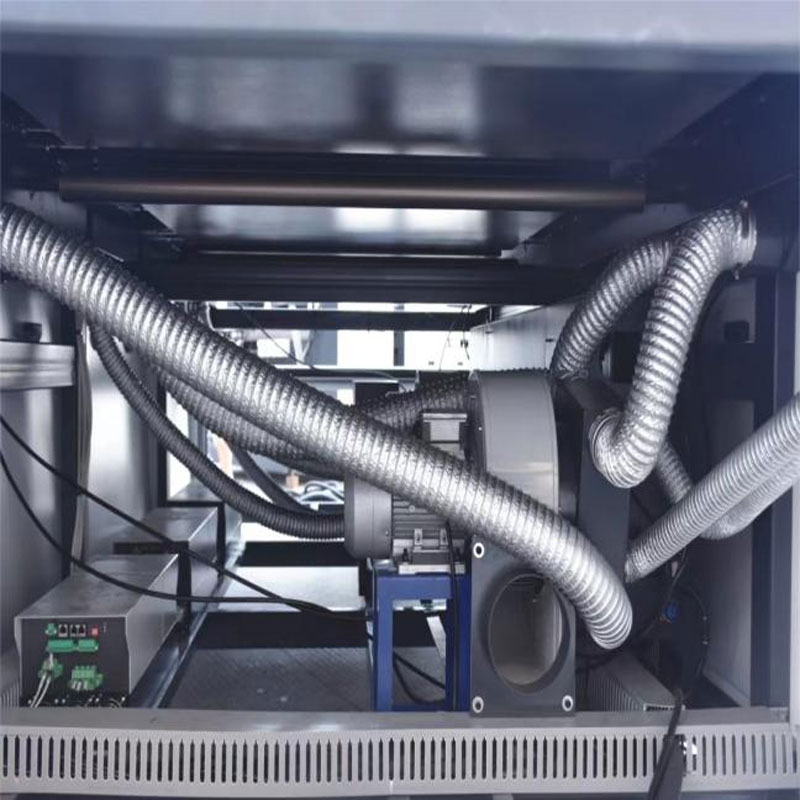

4. Chladiaci systém

- Po vyschnutí sa papier rýchlo ochladí na vzduchu, aby sa papier rýchlejšie sušil bez nelepenia.

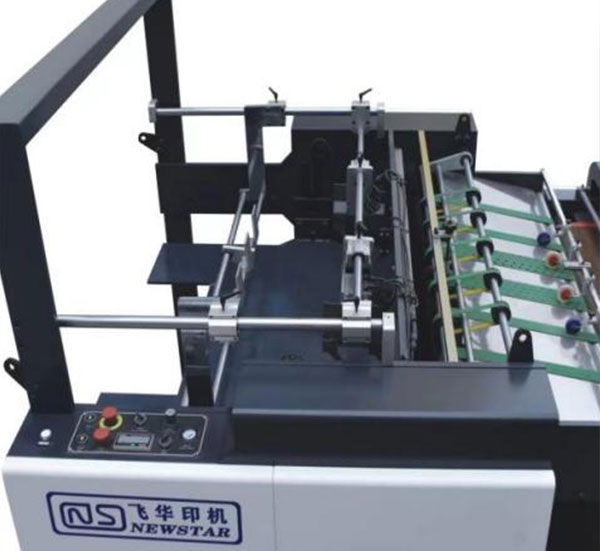

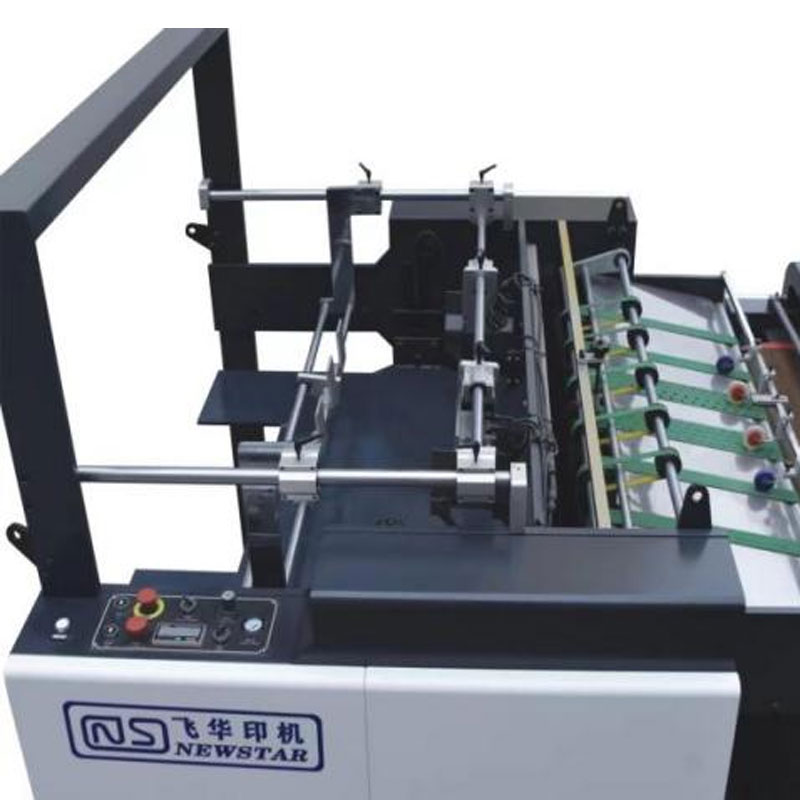

5. Automatický stohovač papiera

-Ovládanie fotoelektrického papiera s automatickým zdvíhaním.

- Dvojitá bezpečnosť pre zdvíhanie podávača.

- Vybavený funkciou pneumatickej klapky papiera, ktorá umožňuje prispôsobiť počet a čas úderov papiera, aby sa zabezpečila čistota výstupu papiera.

- Automatické spúšťanie pri nesprávnom zarovnaní papiera.

6. Automatické ovládanie

- Motor s reguláciou rýchlosti frekvenčnej konverzie pre bezpečnosť a spoľahlivosť.

- Plne programovateľné riadenie PLC stroja: jednoduchá obsluha, ľahká údržba.

- Všetky káble sú pripojené pomocou rýchlych konektorov pre jednoduchú inštaláciu.
