Laminát automatického reliéfu

Automatický reliéfny laminovací stroj efektívne vyriešil najväčší bod bolesti v priemysle tlače fotografií: neschopnosť splniť požiadavky na ochranu životného prostredia. Zelená a šetrná k životnému prostrediu, pomôžte svojmu podnikaniu dosiahnuť zelený a trvalo udržateľný rozvoj! Inovatívny mechanizmus reliéfov so štyrmi rollermi, prepínanie viacerých textúr s jedným tlačidlom, zlepšujú účinnosť.

Technické parametre

Funkcie

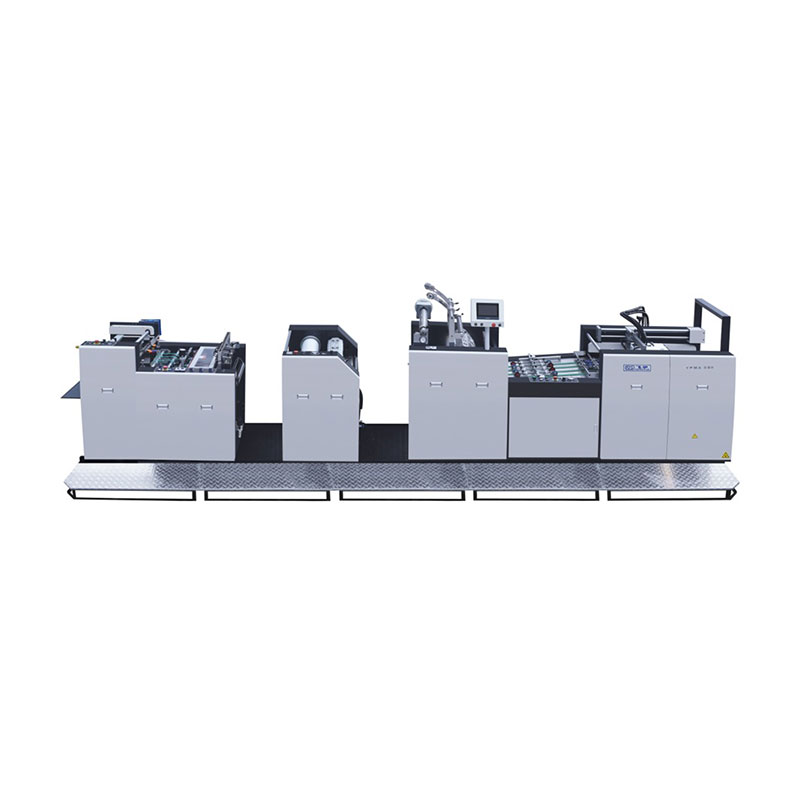

Automatický reliéfny stroj YFMA-590/760Y je po mnoho rokov klasickým produktom novej hviezdy. Je to nový automatický model špeciálne navrhnutý pre problémy s malými a malými dávkovými problémami na trhu, najmä pre značky, obrázky, digitálnu tlač, komerčnú tlač, knihy, samolepiace laminovanie. Vybavený automatickým lisovacím systémom na vylepšenie vynikajúceho povrchu papiera a odrážanie väčšej hodnoty.

1: Vysoké posunový podávač na zabezpečenie rýchlej a stabilnej prevádzky

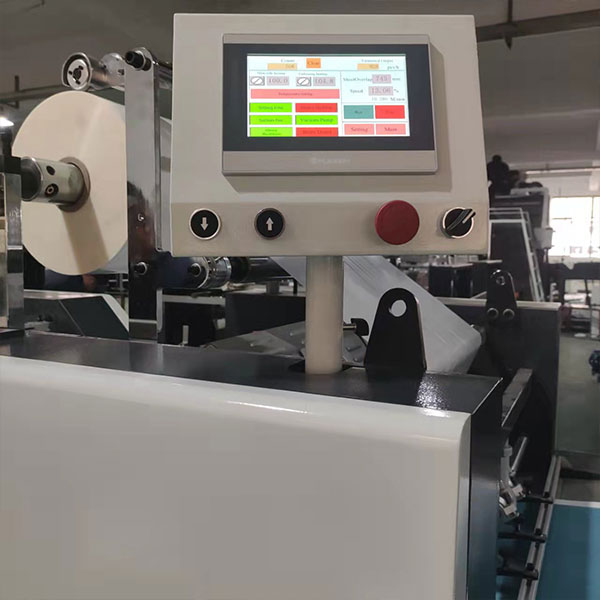

2: Vysoký stupeň inteligencie, celý stroj je riadený PLC a mužom a každá časť je konvertovaná a servo-prepojená na frekvenciu, aby sa zabezpečila synchronizácia rýchlosti a pre jednu osobu sa ľahko ovládala.
3: vysoká rýchlosť, vysoká účinnosť a jednoduchá prevádzka
4: Laminovanie a vyrazenie na jednom stroji

Konštrukcia stroja

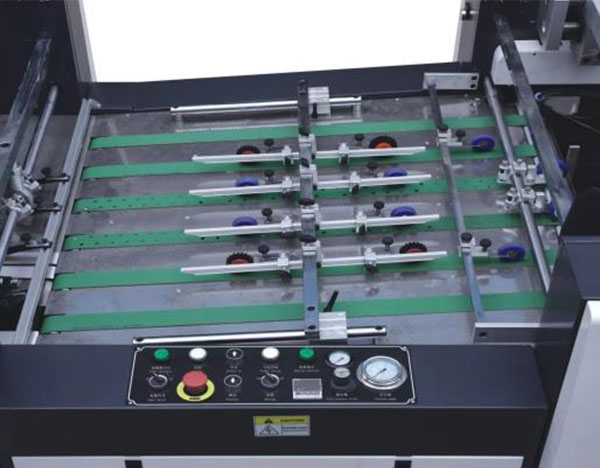

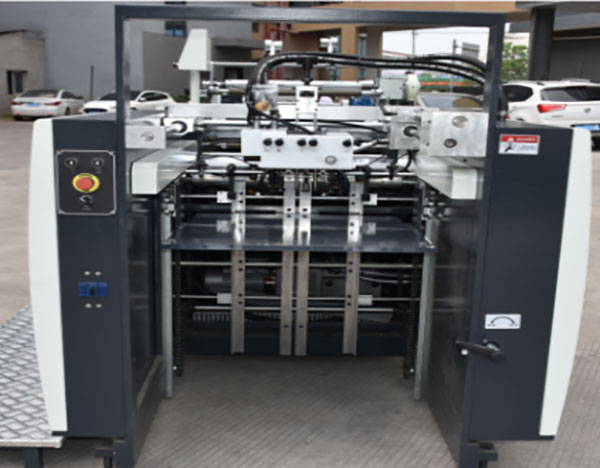

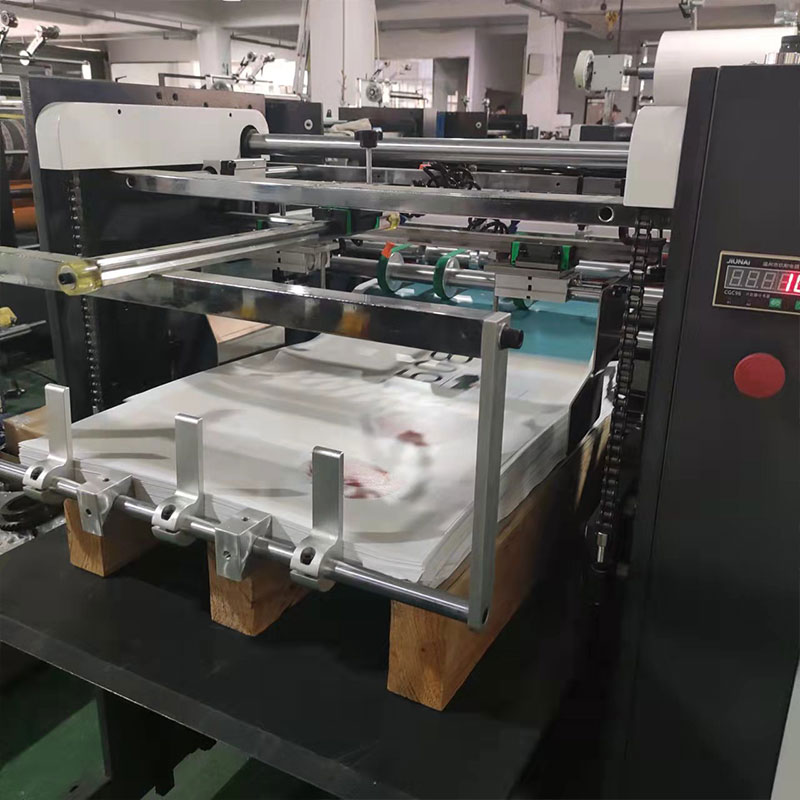

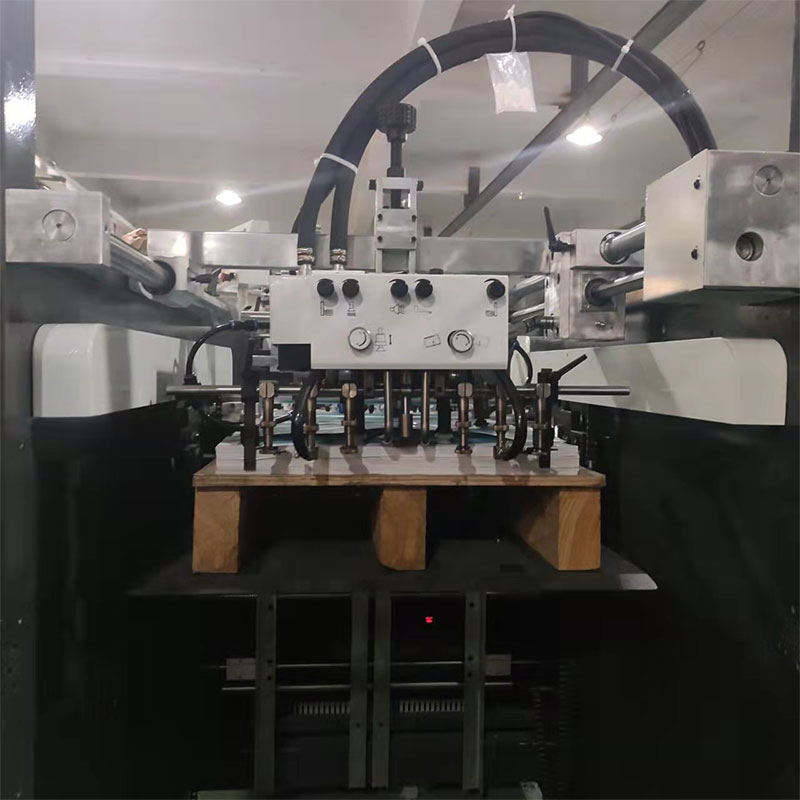

1. Automatický systém podávania papiera.

Podávač papiera je dôležitou súčasťou laminovacieho stroja. Funkciou papierového podávača je oddelenie papiera jeden po druhom automaticky, presne, neustále a pravidelne a nepretržite ho odosielať do pravidelnej polohy polohy.

Metóda kŕmenia papiera tohto stroja je kontinuálne kŕmenie papiera, ktoré má výhody vysokého stupňa automatizácie, kompaktnej štruktúry, dobrého výkonu, vhodnej prevádzky, presného napájania papiera a vysokej presnosti. Medzi hlavné komponenty podávača papiera patrí most napájajúci papier, hlavu napájania papiera, stohovací stôl, zdvíhací systém a prenosový systém.

(1) prijať vzduchový systém vákuového čerpadla bez oleja;
(2) Vysokýspešný podávač na zabezpečenie rýchlej a stabilnej prevádzky
(3) Nastavenie rýchlosti konverzie krokovej frekvencie pre dodanie papiera
(4) Tabuľka sprostredkovania papiera výrobnej linky je umiestnená a sprostredkovaná vákuovým saním, aby sa zabezpečilo hladké, elegantné a stabilné sprostredkovanie;
(5) tabuľka na napájanie papiera je vybavená zariadeniami na ochranu horných a dolných limitov; manuálne rýchle zdvíhanie;
(6) tabuľka na kŕmenie papiera má automatický systém kŕmenia papiera;
(7) Centralizovaná regulácia servoch technológie, riadenia PLC a interakcia človeka-počítač. Chyba stohovania papiera ± 2 mm;
(8) Systém polohovania predného rozchodu a bočného laku.

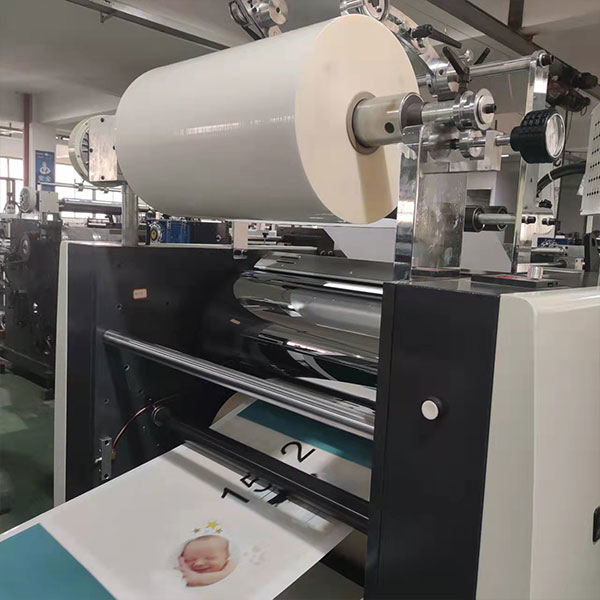

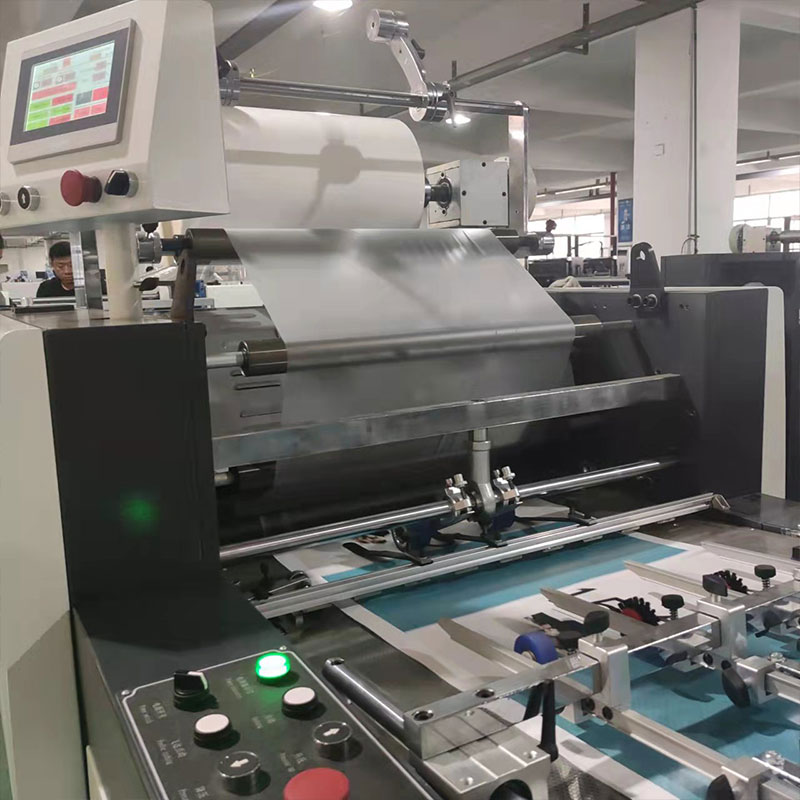

2. hostiteľ

(1) Celý stroj prijíma vysoko presný synchrónny pás a nejaký dovážaný prenos reťazca;

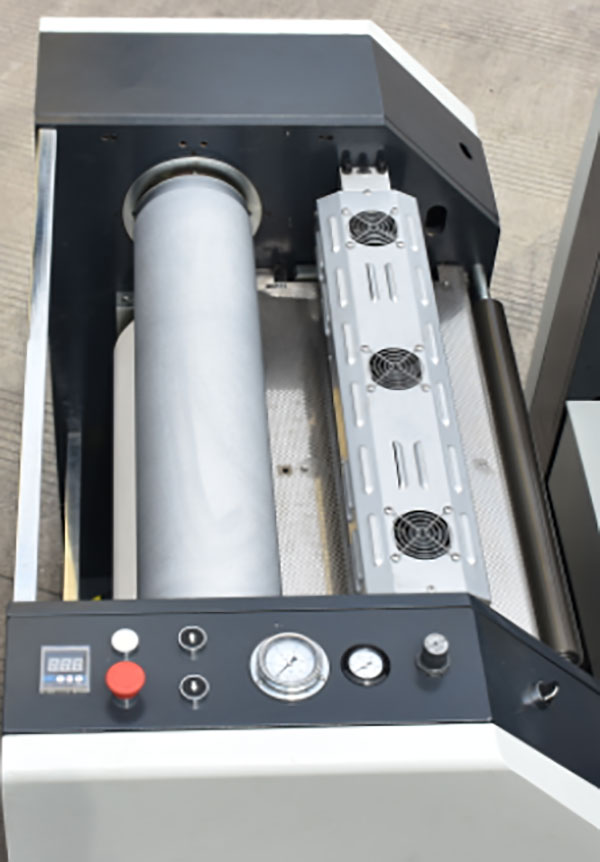

(2) 320 mm kompozitný vykurovací valček, zladený s elektromagnetickým variabilným systémom vykurovania energie;
(3) 300 mm dovážaný silikónový tlakový valček, ktorý má dobrý odpor a odolnosť proti tlaku a nelepivý výkon;
(4) elektromagnetické zahrievanie

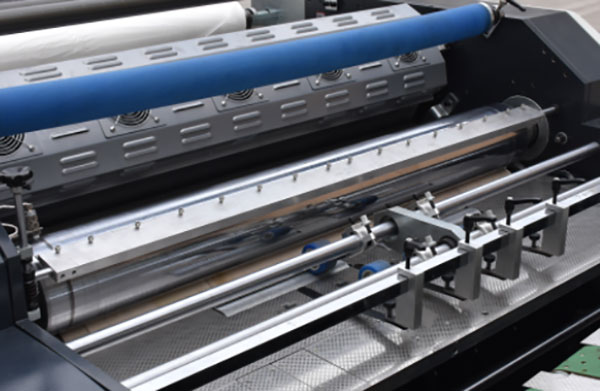

(5) Film Straight Roller
(6) merač teploty vonku
(7) Automatický hydraulický tlak
(8) Papier, ktorý chýba a prelomí systém
(9) Bezpečnostné zariadenie proti debrisovému magnetu, chráňte železný valček.

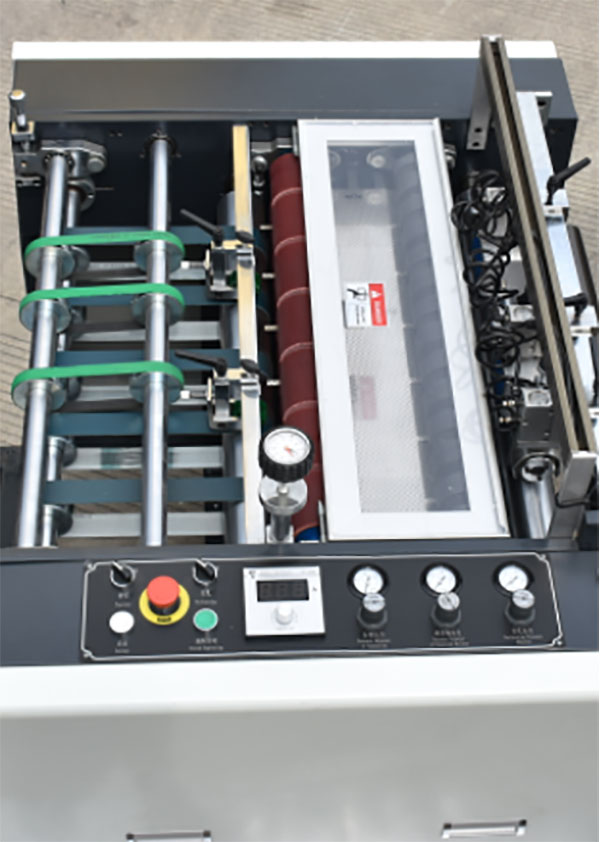

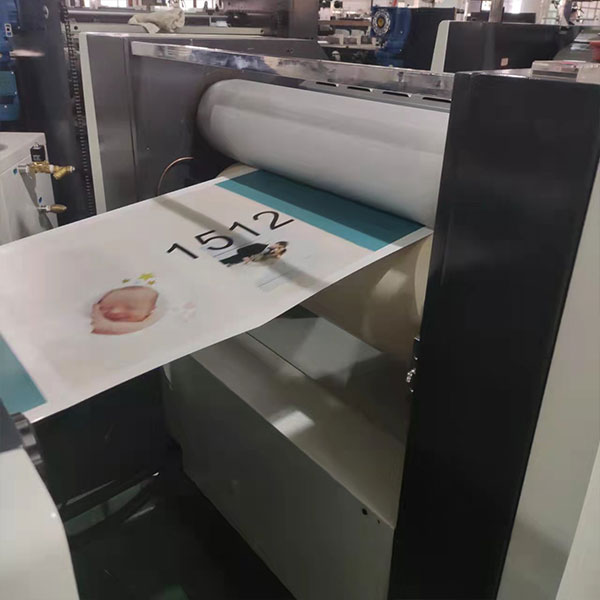

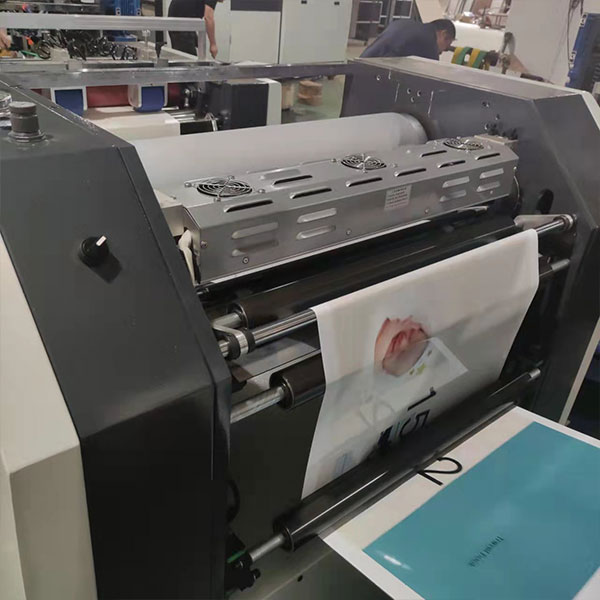

3. EMBOSSING SYSTÉM

(1) Môžete si vybrať hodváb a kroviny alebo vlastný vzor
(2) Predpísanie robí efekt lepším efektom
(3) Vylisovanie tlaku za studena, viac 3D charakteristík

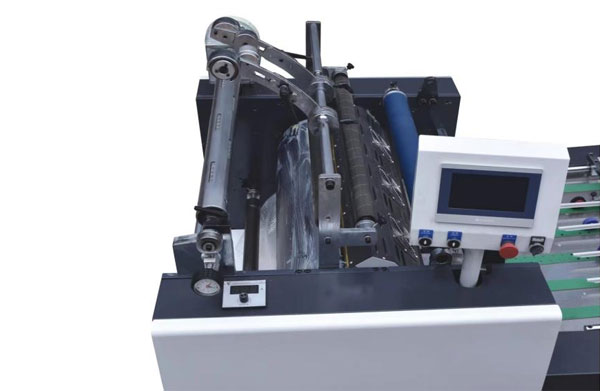

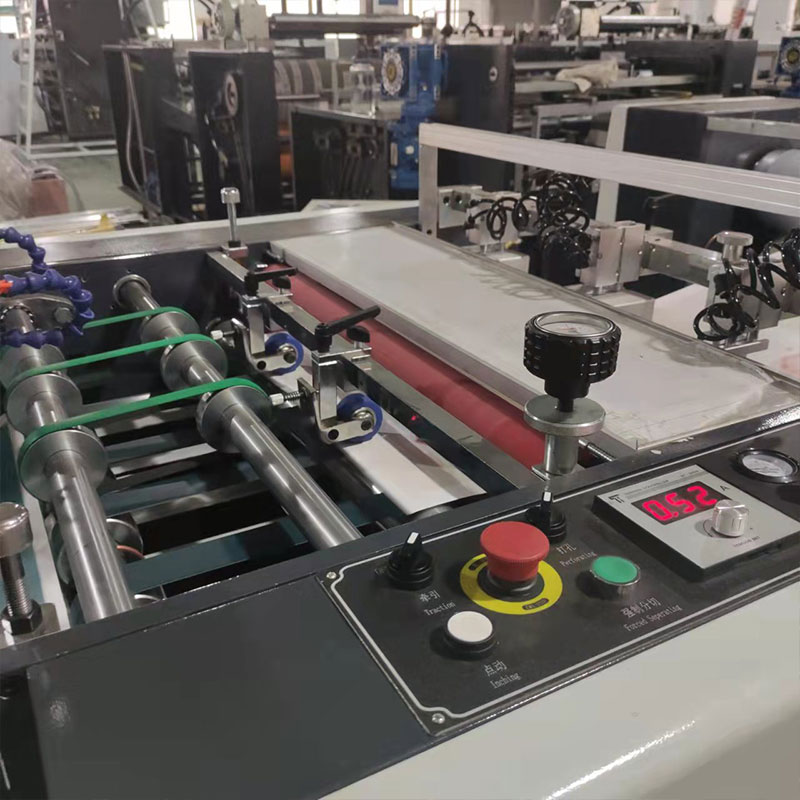

4. Septemparačný systém

(1) zadný perforujúci systém
(2) proti krivovým systémom
(3) pneumatický perforujúci rezanie systému
(4) štrbina pre oddeľovací valček
(5) Prijmite centralizovaný riadiaci systém celého stroja, aby ste si uvedomili presné pneumatické prelomenie
(6) ovládanie spojky magnetického prášku

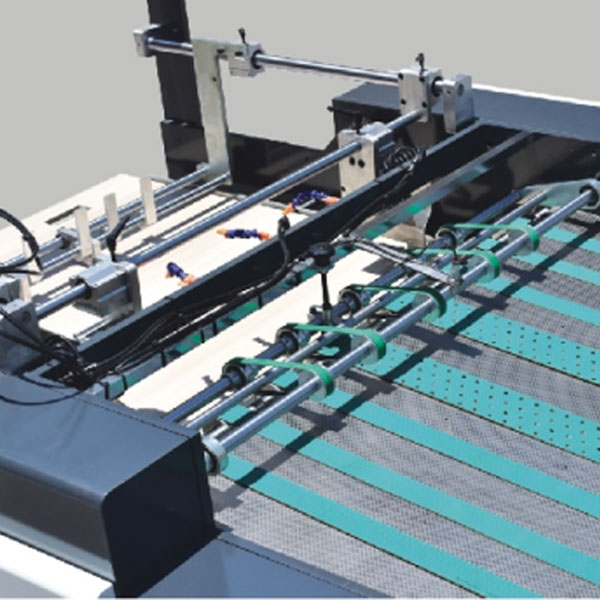

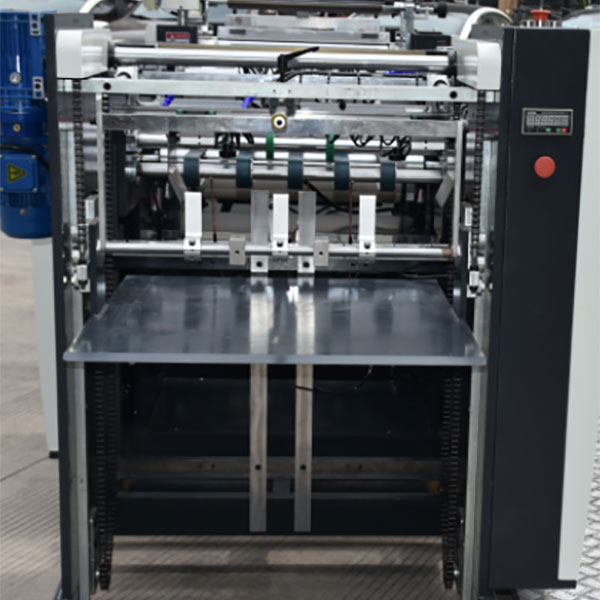

5.Automatický stohovač papiera

(1) Systém dodávaného papiera s tenkým papierom, zariadenie stabilizátora vákuového sacieho papiera, aby sa papier udržal stabilný;
(2) Manuálne rýchle zdvíhanie prijímacej tabuľky
(3) zariadenia na ochranu horných a dolných limitov prijímacej tabuľky;
(4) zariadenie automatického spustenia dodávkovej tabuľky a systém zastavenia a alarmu papiera na hranici dodávky;
(5) Automatické papierové kumulatívne počítanie;
(6) je prijatý vysokorýchlostný pneumatický fotoelektrický systém na preberanie papiera a papier sa berie presne a úhľadne;
