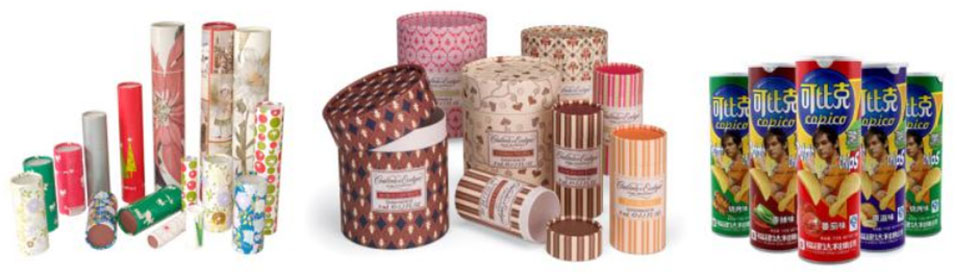

Pri výrobe kompozitných papierových plechoviek, malých cievkových jadier a kancelárskych papierových trubíc sa často používa stroj na výrobu trubice s viacerými papiermi. Môžu dosiahnuť súčasné dokončenie procesov lepenia, špirály a rezania, s nepretržitými, efektívnymi a stabilnými procesmi.

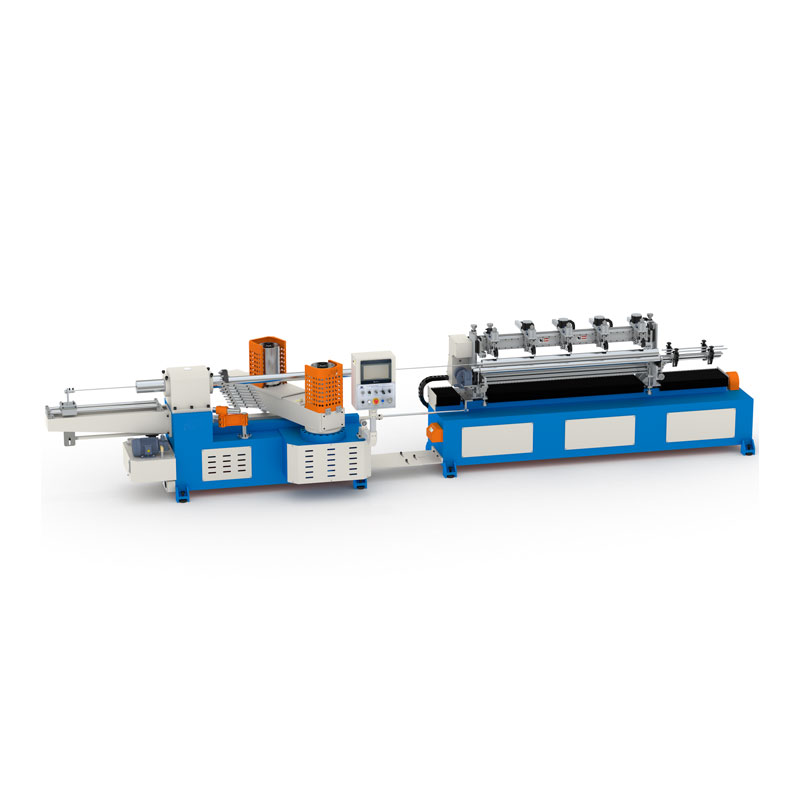

Viacnásobný stroj „E“ Series Multi Blade poskytuje používateľom vysoko výkonné riešenia výroby papierových trubíc s jednoduchým a elegantným štýlom dizajnu, kompaktným a primeraným štrukturálnym usporiadaním a dobrým stabilitou zariadení.
Normálne na výrobu trubice papiera 3 ”(id76,2 mm), maximálna hrúbka steny pod 3 mm, najväčšia ID trubice môže až 120 mm.
Hlavne sa používa na výrobu malej veľkosti a krátkych trubí
| Parameter | Ovládací systém | |||
| Počet vrstiev | 3-8 vrstvy | Ovládač PLC | Delta | |
| Maximálny priemer | 120 mm | Rozhranie stroja | WeinView 6070T Farebná dojemná obrazovka | |
| Priemer | 20 mm | Vydanie programu | JS-PTM4.2 | |
| Maximálnosť | 3 mm | Menič | Yaskawa 7,5 kW | |
| Hnusnosť | 0,8 mm | Ovládač (stýkač ..) | Čistý | |
| Upevňovacia cesta tŕňa | Príruba | Zložka signálu | Yaskawa | |
| Previnúť nos | Dva nosy jeden pás | Pneumatický komponent | Letecký | |
| Reza | Pneumatická rezačka, 8 čepelí | Motor nastavenia uhla | Jiacheng | |
| Prilepenie | Jedná strana/ dvojitá strana | Kontrola synchronizmu | Osi servomorám | |
| Oprava dĺžky | Kódovač | Systém rezania synchronizmu | Sermo sledovací systém synchrónny | |
| Prevádzkovateľ | 1-2 | |||
| Rýchlosť výroby | 3-20 m/min | Zostaviť | ||
| Riadenie rýchlosti | Menič | Diaľkové ovládanie | Voliteľný | |
| Vstupná sila | Zvyk | Držiak na automatické padanie trubice | Mať | |
| Veľkosť (mm) | Uhol pásu | Elektrický | ||
| Mainframe: l*w*h | 6300 mm*1700 mm*2000 mm | Upraviť | Hydraulický | |
| Oblasť: l*w | 16000 mm*7000 mm | Uhol hlavného motora | Mať | |
| Priemer kolesa | 215 mm | Zastavte sa, keď dôjde papier | Spodná hrana zastávka automaticky | |
| Výška kolesa | 400 mm | Automatické lepidlo | Skrutkové čerpadlo 1,5 kW | |
| Dezén | 750 mm | Automatické mazanie | Auto | |
| Maximálny dezén | 950 mm | Upraviť napätie | Môže zvoliť | |
| Celková hmotnosť | 4200 kg | Typ papiera | Integrálny | |
| Systém pohonu | Opasok | Plachetnica | ||
| Výkon | 7,5 pre | Zariadenie na ošetrenie hliníkovej fólie | Môže zvoliť | |
| Maximálna rýchlosť otáčania náboja kolesa | 47r/min | zariadenie na opravu farebného kódu | Môže zvoliť | |
| Výstupný krútiaci moment | 1360n.m | Uzavretý komponent | ||
| Typ reťazca | 12A*2 | Vzduchový kompresor | Môže zvoliť | |
| Typ kolesa | 2 kolesá | Užitočný nástroj | 1 sada | |
| Ložisko | HRB | Opasok | 1 sada | |
| Tŕň | 1 kus | |||
1. Systém rezania viacerých nožov môže priamo rezať papierovú trubicu podľa nastavenej dĺžky bez potreby následného sekundárneho rezania, šetrenia procesov a zlepšenia účinnosti
2. Hlavný stroj prijíma zhrubnutú oceľovú štruktúru a prechádza sekundárnym presnosťou na rezanie a zváranie, aby sa zabezpečilo, že zariadenie bude bežať stabilnejšie a odolnejšie.
3. Hlavný pohon prijíma redukciu prevodu s nízkym hlukom, nízkym teplom, vysokým rýchlosťou a vysokým krútiacim momentom.
4. Hlavný motor prijíma reguláciu inteligentnej vektorovej frekvenčnej konverzie, aby sa dosiahla citlivé regulácie rýchlosti a prispôsobivosť vysokej zaťaženia.
5. Vybavený hydraulickým zariadením na nastavenie napätia pásu a vybavený snímačom napätia pásu a snímačom uhla pásu na dosiahnutie stabilnej transportu.
6. Vybavený synchrónnym rezným systémom je rezací stôl poháňaný vysoko presným guľovým skrutkou a vysokovýkonným servomotorom.
7. Vybavený pevným ovládaním dĺžky impulzov, s funkciou kompenzácie spätnej väzby prednej konca.
8. Prijatie dvojitého riadiaceho systému PLC, riadenie výstupu IO a prevádzka funkcií sú nezávisle riadené, aby sa zlepšila rýchlosť rezania odozvy a vyššia presnosť rezania.
9. Prijatie nového ovládacieho panela a dotykové rozhranie s dotykovým hostiteľským hostiteľom.
10. Multifunkčný spodný papier sprostredkovacia štruktúra, zastavenie prerušenia papiera.
11. Držiak na integrovaný držiak na papier, držiak lepidla a komponenty na napájanie papiera sú elektricky riadené.
12. Modulárny dizajn zjednodušuje pripojenie obvodu, vďaka čomu je denná údržba a výmena efektívnejšia.
13. Vybavený pomocným inštalačným zariadením formy.
14. Voliteľný sieťový modul môže byť pripojený k viacerým zariadeniam a montážnym vedeniam na dosiahnutie diaľkového monitorovania a údržby, čo podporuje protokol MODBUS TCP.
15. Podporuje konfiguráciu tepelnej tesniacej jednotky a snímača farieb, aby spĺňala rôzne požiadavky na proces.

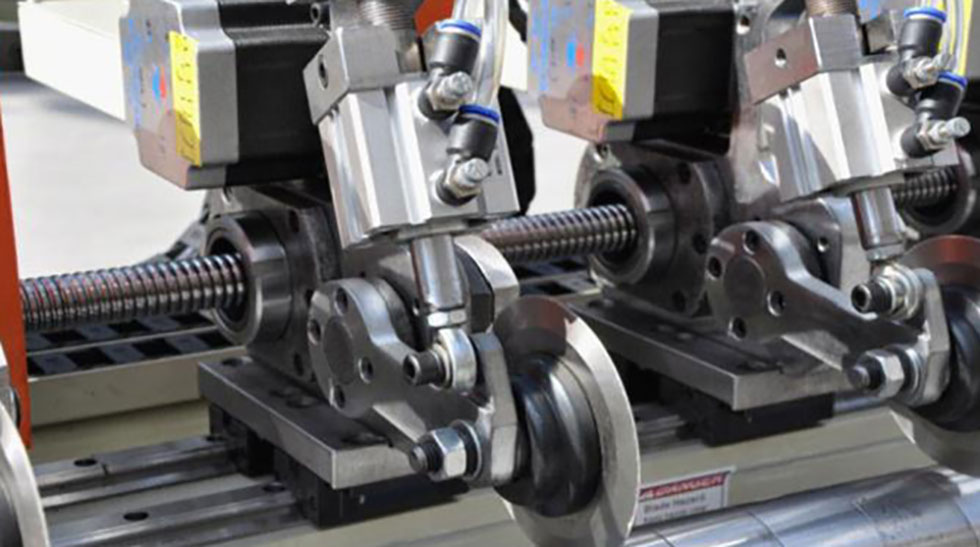

Viacnásobné zariadenie, voliteľná konfigurácia nastavenia noža

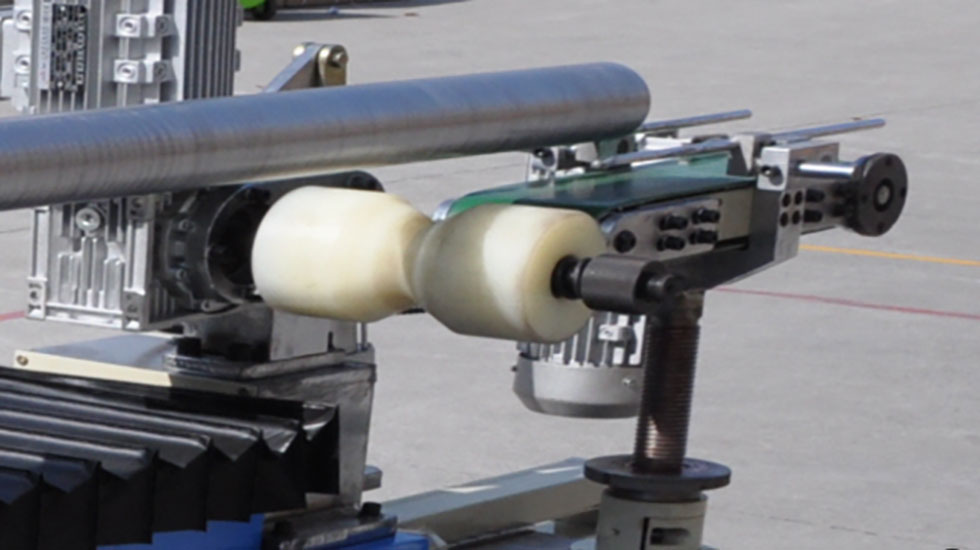

Zariadenie na sprostredkovanie papierovej trubice, prepravuje rezanú trubicu s papierom do ďalšieho procesu

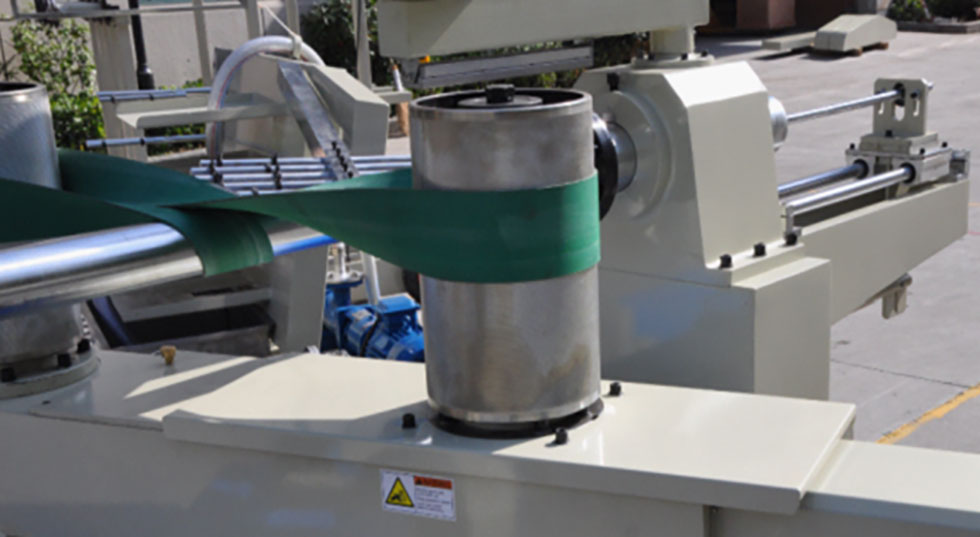

Hydraulický pásový náboj, samostatne nastaviteľné napätie pásu
