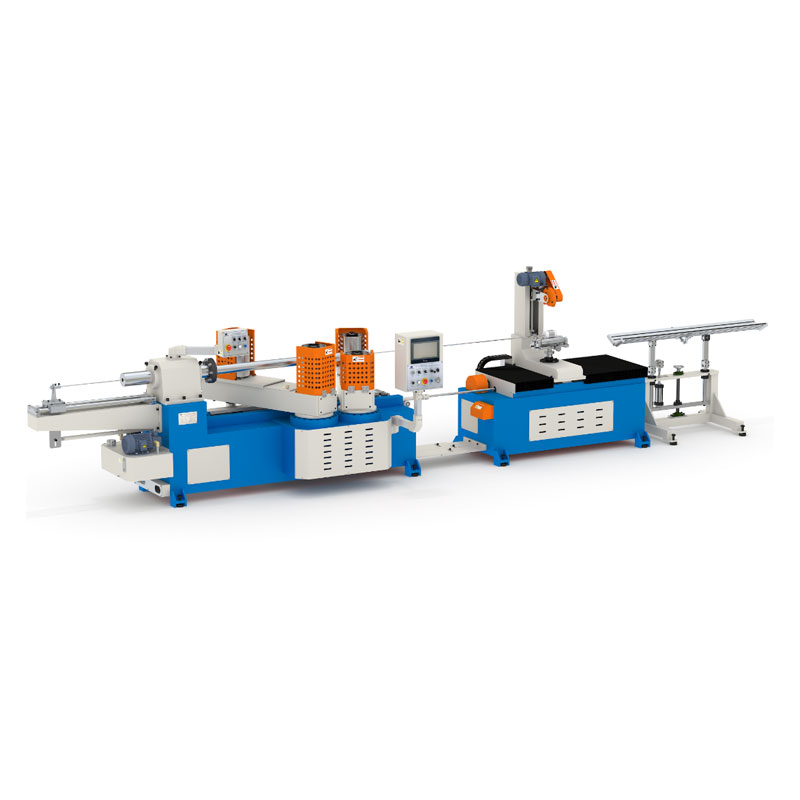

Stroj na výrobu trubíc na výrobu

Môže sa použiť na výrobu chemických trubíc na papieri z vlákniny, rôznych plechoviek z kompozitnej štruktúry a malých priemyselných papierových trubíc. Tento stroj má schopnosť vytvárať špirálové papierové skúmavky a integruje funkcie lepenia, vinutia a rezania do jedného, čo robí operáciu efektívnou a pohodlnou.

Funkcia

Séria „E“ série ťažko -pieskových trubíc na výrobu papierových trubíc, navrhovanie nápadu jednoduché 、 Kompaktné 、 stabilné.

Štandard na výrobu trubice papiera 3 ”(ID76,2 mm), maximálna hrúbka steny pod 10 mm, najväčšie ID trubice môže až 200 mm.

Špecifikácia

Funkcie

1. Celý rámec stroja je vyrobený z hrubej oceľovej dosky a je zváraný sekundárnym spracovaním, čo výrazne zlepšuje stabilitu a trvanlivosť zariadenia.

2. Hlavný prenosový systém prijíma štruktúru redukcie prevodu, ktorá má charakteristiky nízkeho prevádzkového hluku, nízkej generovania tepla, vysokého rýchlosti a vysokého krútiaceho momentu.

3. Vybavený vysokovýkonným vektorovým meničom na riadenie hlavného motora na dosiahnutie flexibilnej a efektívnej prevádzky s premenlivou rýchlosťou.

4. Vybavený hydraulickým mechanizmom spojenie napätia a snímač uhla na automatické nastavenie napätia pásu, aby sa zabezpečila stabilná prevádzka.

5. Vybavený synchrónnym rezným systémom, ktorý využíva kombináciu guľôčkových skrutiek a servo-motora na dosiahnutie vysoko presných a vysokých reakcií.

6. Vybavený impulzným signálom a systémom kompenzácie napájania, aby sa zabezpečilo, že rezanie dĺžky je vždy konzistentná pri rôznych rýchlostiach.

7. Prostredníctvom duálnej nezávislej architektúry PLC sa regulácia signálu a výpočet funkcií oddeľujú, aby sa optimalizovala účinnosť rezania a presnosť riadenia dĺžky.

8. Novo vylepšené rozhranie s dotykovou obrazovkou s veľkou obrazovkou robí operáciu pohodlnejšou a viditeľnejšou rozhraním.

9. Vybavený inteligentným zariadením na kŕmenie papiera, automaticky sníma a zastaví sa, keď sa papier zlomí, aby sa zabránilo defoperácii.

10. Integrovaná štruktúra s elektrifikovaným reguláciou efektívne integruje držiak papierových roliek, stojan na lepidlo a mechanizmus privádzania papiera.

11. Modulárny návrh elektrického zapojenia celého stroja zlepšuje údržbu a pohodlie výmeny systému.

12. Podporuje rozširovanie sieťových funkcií, pripojenie výrobných liniek alebo iných zariadení a má možnosti diaľkového monitorovania a údržby a podporuje štandardný protokol priemyselnej komunikácie Modbus TCP.

Podrobnosti stroja

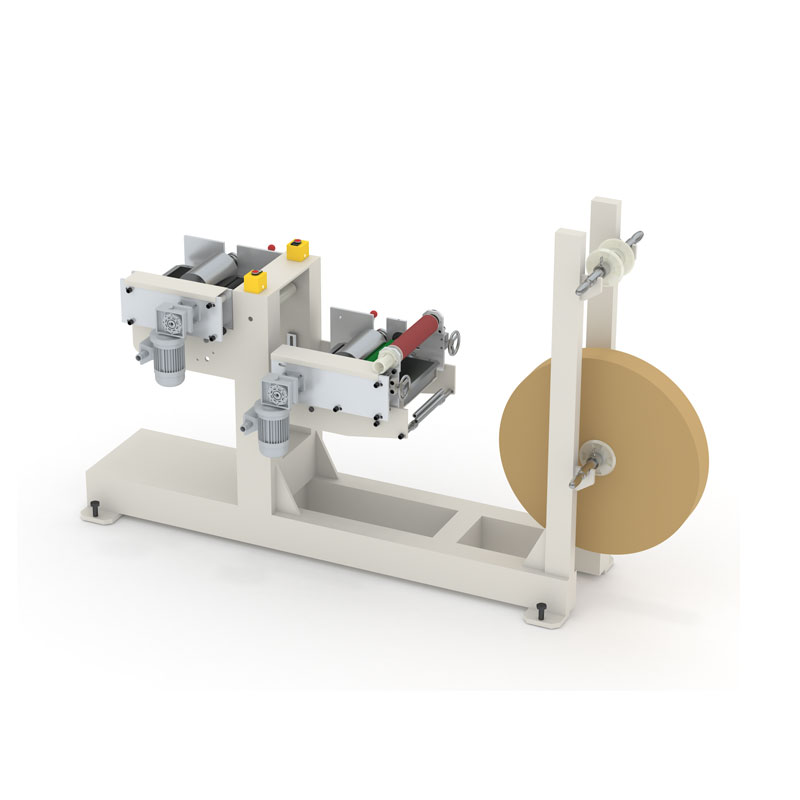

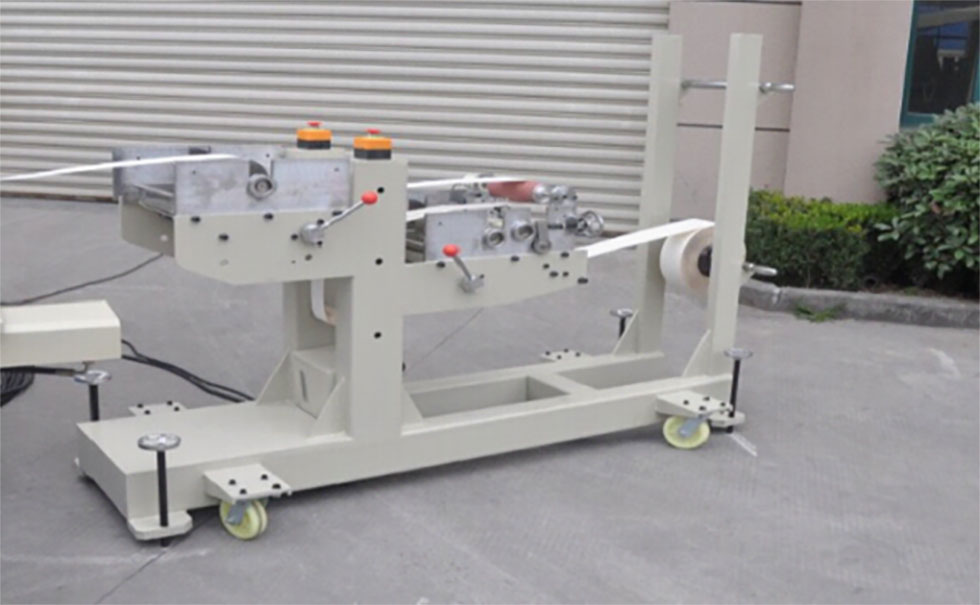

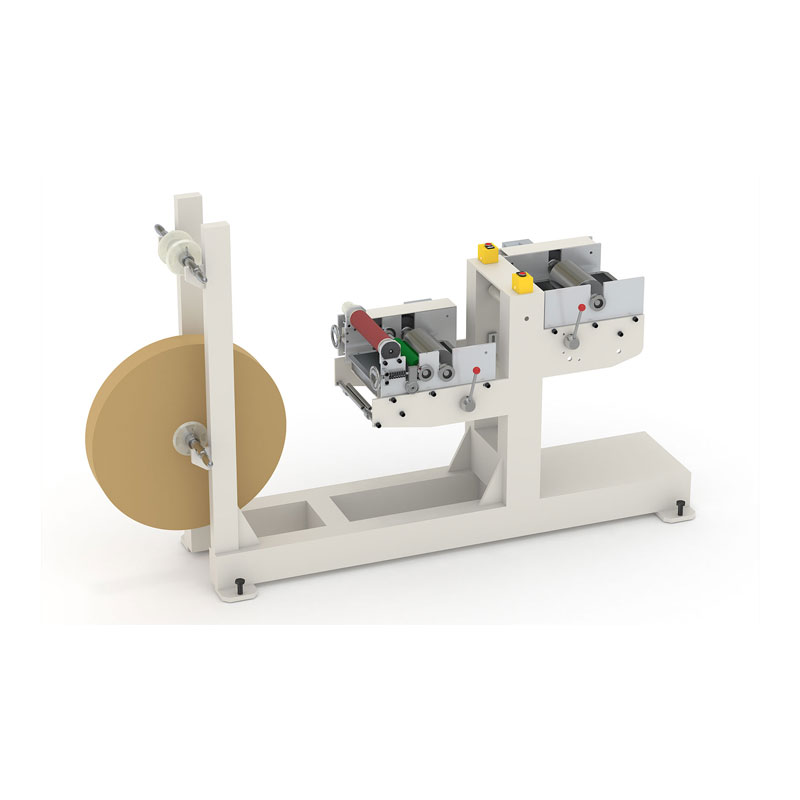

Multifunkčný systém kŕmenia spodného papiera

Integruje viac kľúčových komponentov, vrátane automatického zariadenia na napájanie papiera, jednostranného lepiaceho modulu lepidla v role, mazivom valcovania oleja a modulu dĺžky papierovej pásky a detekcie rýchlosti založenej na kodéri na dosiahnutie integrovaného riadenia sprostredkovania, lepenia a monitorovania papiera.

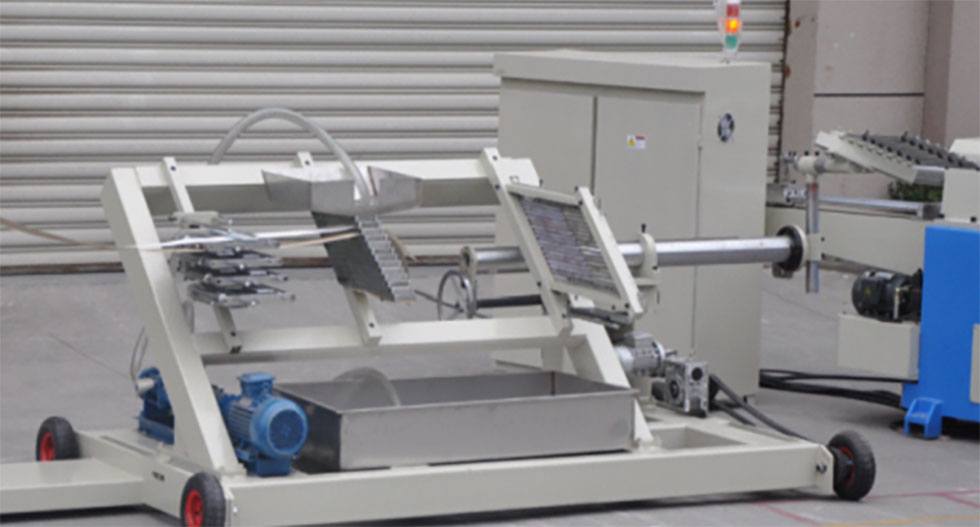

Štandardná konfigurácia 16-vrstvový stojan na lepidlo vodopádu: (Ostatné zariadenia na lepidlo sú voliteľné)
Vlastnosti: Celkový lepiaci stojan je nízka na výšku a ľahko ovládateľná, pomocou 3 kW skrutkového lepidla na cirkulujúce lepidlo a polyuretánovú hadicu na škrabanie lepidla.

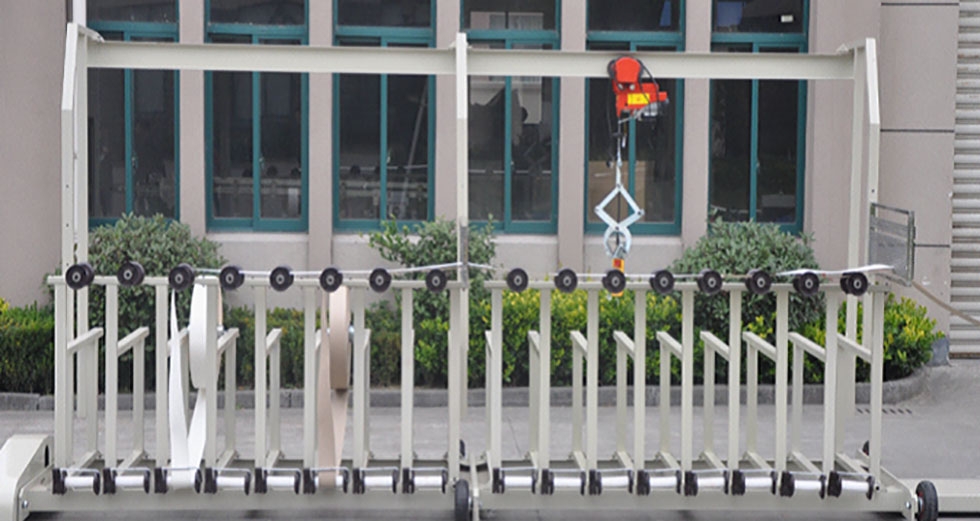

Štandardná konfigurácia 16-vrstvá 90-stupňový integrálny papierový podnos:
Vlastnosti: Zásobník papiera je naložený elektrickým žeriavom a papierový podnos sa ľahko ovláda.
S napájaným zariadením na nastavenie uhla papiera.
Maximálny priemer zásobníky papiera je 1500 mm (prispôsobiteľný nad 1500 mm).
