Stroj na výrobu papierových trubíc je vhodný na spracovanie papierových trubíc na rôzne účely vrátane kompozitných obalových plechoviek, malých jadier obalov a papierových trubíc pre kancelárske potreby. Integruje lepenie, varenie a rezanie do jedného stroja, aby efektívne vyrábala špirálové papierové trubice.

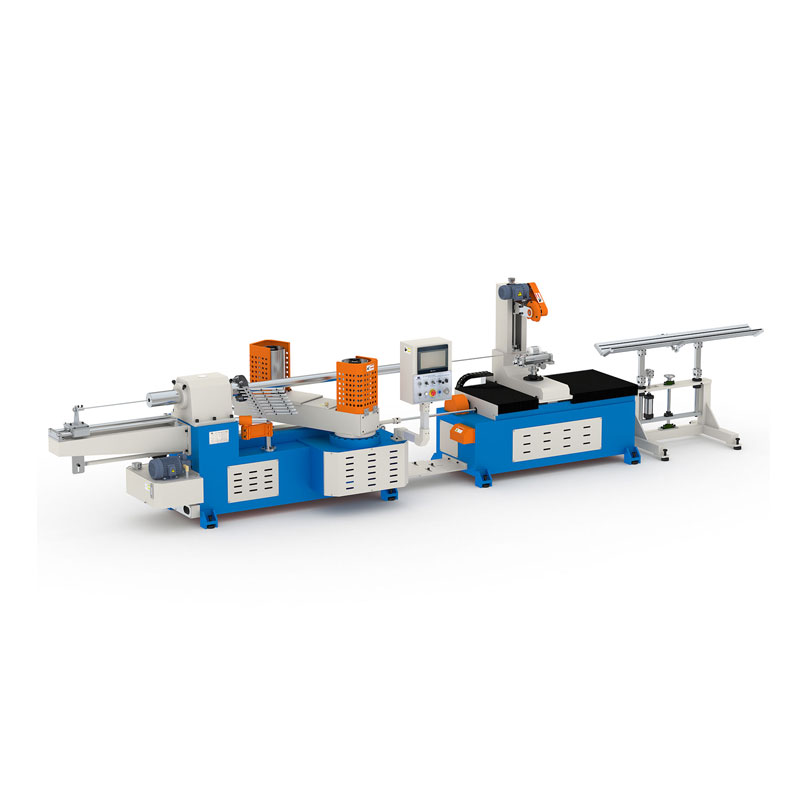

PTE2-120 PAPIER TRUCH TAKY STROJ, Celkový návrh sleduje kompaktnú štruktúru, stabilnú prevádzku, jednoduchosť a účinnosť a ľahko sa ovláda a udržiava.
Štandardná produkcia 3-palcových papierových trubíc (vnútorný priemer 76,2 mm) s hrúbkou menšou ako 10 mm, maximálny vnútorný priemer trubice papiera je 200 mm.

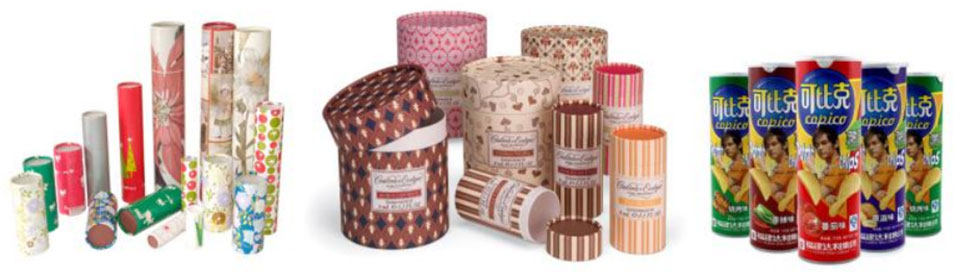

Výroba Použitie Reference: Papierové trubice pre chemické vlákno, rôzne obalové kompozitné plechovky, rôzne malé priemyselné papierové jadrové trubice.

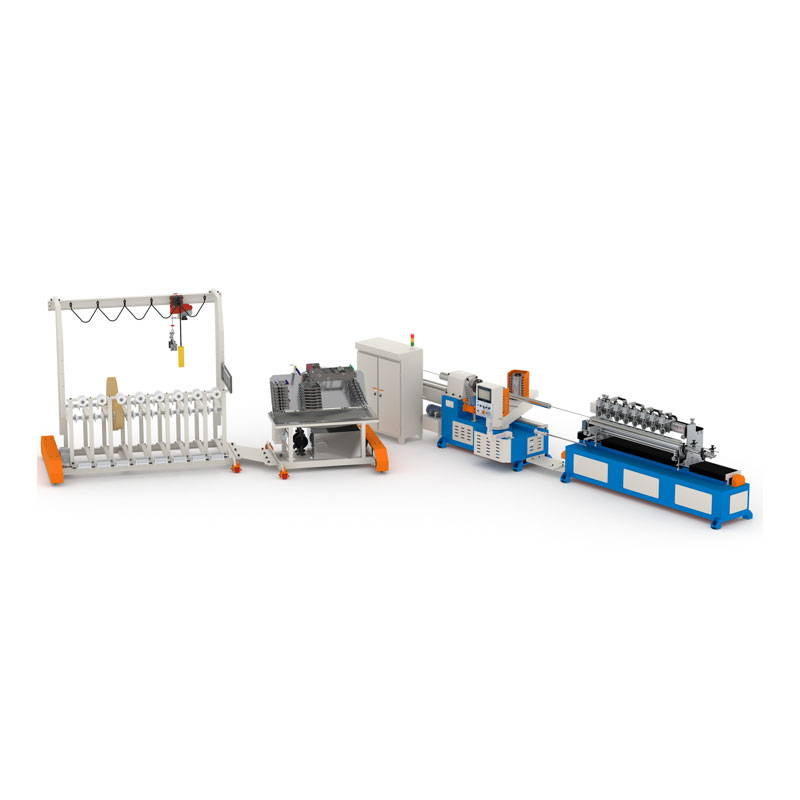

Výroba špirálovitých papierových trubíc je dokončená pri lepení, vinutí až po rezanie podľa potreby.
| Parameter | Ovládací systém | ||
| Počet vrstiev | 3-16 vrstvy | Ovládač PLC | Delta |
| Maximálny priemer | 200 mm | Rozhranie stroja | Farebná dotyková obrazovka weinview 6070t |
| Priemer | 20 mm | Vydanie programu | JS-PTM4.2 |
| Maximálnosť | 8 mm | Menič | Yaskawa 7,5 kW |
| Hnusnosť | 0,5 mm | Ovládač (stýkač ..) | Čistý |
| Upevňovacia cesta tŕňa | Príruba | Zložka signálu | Omráč |
| Previnúť nos | Dva nosy jeden pás | Pneumatický komponent | Letecký |
| Reza | Pneumatická jednotka | Motor nastavenia uhla | Jiacheng |
| Prilepenie | dvojnásobok | Kontrola synchronizmu | X Sermo skrutka Sermo Screv /Z Krok skrutka |
| Oprava dĺžky | Kódovač | Systém rezania synchronizmu | Servo synchrónne rezanie trate |
| Prevádzkovateľ | 1-2 | Diaľkový ovládač | Voliteľný |
| Rýchlosť výroby | 3-20 m/min | Držiak na trubicu | Mať |
| Riadenie rýchlosti | Menič | Uhol ovládania pásov | Elektrický |
| Vstupná sila | Zvyk | Úvaha | Hydraulický |
| Veľkosť (mm) | Uhol mainframe | Mať | |
| Mainframe: l*w*h | 5500 mm*1700 mm*2000 mm | Automatické zastavenie, keď nedostatok papiera | Mať |
| Oblasť: l*w | 16000 mm*7500 mm | Kŕmenie automatického lepidla | Skrutkové čerpadlo 1,5 kW |
| Priemer kolesa | 215 mm | Automatické mazanie | Mať |
| Výška kolesa | 400 mm | Nastavenie napätia | Mechanický |
| Dezén | 750 mm | Typ papiera navijak | Integrálny |
| Maximálny dezén | 950 mm | Opasok | Plátno |
| Celková hmotnosť | 3900 kg | Prenosový systém | |
| Uzavretý komponent | Hlavný motor | 7,5 kW | |
| Zariadenie o ostreku/čelný papier | Mať | Otáčajúca sa rýchlosť vinutia nosa | 47r/min |
| Inštalačný nástroj | Mať | Výstupný krútiaci moment vinutia nosa | 1360n.m |
| Tŕň | 1pc | Spôsob prenosu | Prevodovka a reťazec |
| Opasok | 1pc | Model prenosového reťazca | 12A*2 |
| Jazda vinutia nosa | 2 kolesá | ||
| Rezací motor | Šliapnutý motor/prevodový motor Wanxin | ||
| Ložisko | HRB | ||
1. Štruktúra rámca je vyrobená z vysoko pevnej ocele, rezania CNC a zvárania, zabezpečuje silnú tuhosť, malú deformáciu a plynulejšiu prevádzku celého stroja.
2. Hlavná jazda prijíma kalestový povrch prevodového povrchu plnú redukciu olejového kúpeľa, ktorý má výhody tichej prevádzky, nízkej teploty a silného pohonu
3. Hlavný motor prijíma reguláciu rýchlosti meniča vysokého krútiaceho momentu. Dosiahnite presné riadenie rýchlosti
4. Vybavený zariadením na napínacie pásové napínacie pásmo, snímač napätia pásu, snímač uhla pásu, ktorý môže automaticky opraviť stav pásu a zlepšiť bežnú rovnováhu.
5. Vybavený synchrónnym strihovým systémom CNC je strihový stôl poháňaný presnou guľovou skrutkou a vysokovýkonným servomotorom.
6
7
8. Vybavený novým operačným panelom, veľkou farebnou dotykovou obrazovkou pre prevádzku rozhrania ľudského stroja. 9
10. Integrovaný papierový pásový systém, všetky úpravy sú rovnomerne ovládané elektrickými ovládačmi.

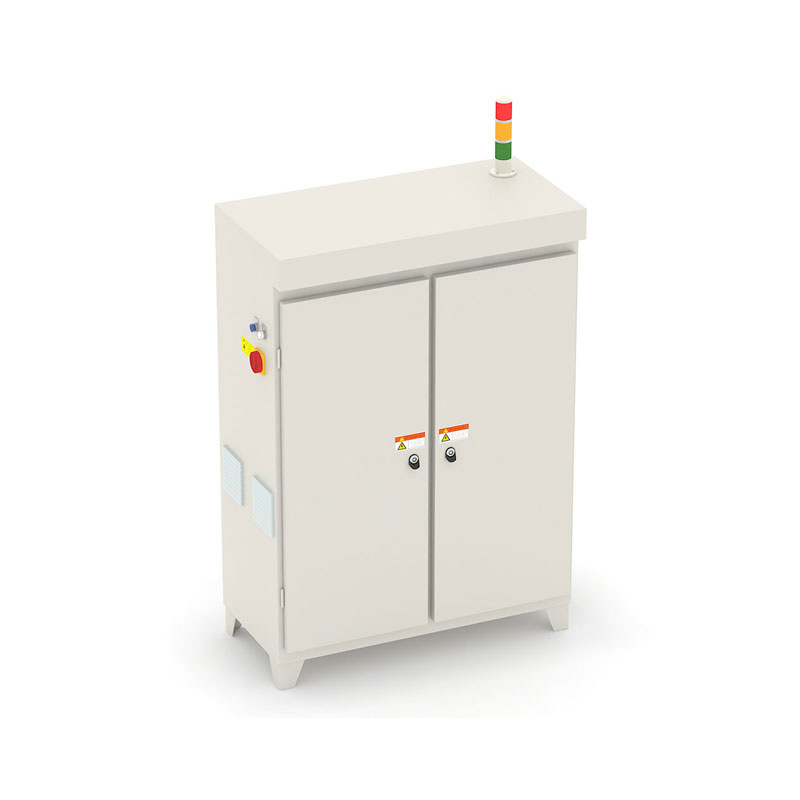

11. Modulárny elektrický návrh, primeraná štruktúra, efektívnejšia a pohodlnejšia údržba.
12. Podpora rozširovania priemyselnej siete môže realizovať ovládanie prepojenia zariadení a diaľkovú údržbu, kompatibilné s MODBUS TCP.
